Hallo,

bei meinen Panoramen ist mir immer aufgefallen, dass nach dem Stitchen die beiden übrig gebliebenen Teile des Panoramakopfes im Nadir etwas versetzt zueinander stehen. Trotzdem ließ sich bisher immer ein Panorama aus den Aufnahmen erstellen, soll heißen, es gab bei den sonstigen Bildteilen keine Probleme. Jetzt habe ich heute noch mal nach Anleitung den Querversatz und den Parallaxepunkt eingestellt und eine neue Aufnahme gemacht. Den Querversatz habe ich mittels Foto ermittelt. Also mit dem Fisheye ein Bild gemacht, dies dann genau in der Bildmitte geteilt und den Kopf auf die sich daraus ergebende Zahl eingestellt. Kopf ist übrigens ein Roundabout NP und das Verfahren ist in der Anleitung angegeben. Den Parallaxepunkt habe ich mit zwei Lampenstativen ermittelt. Also Kamera gerade ausgerichtet und dann nach links und rechts gedreht, bis die Stative jeweils am Bildrand waren. Die Stative waren in allen Einstellungen deckungsgleich. Kamera war bei den Aufnahmen auch in Waage.

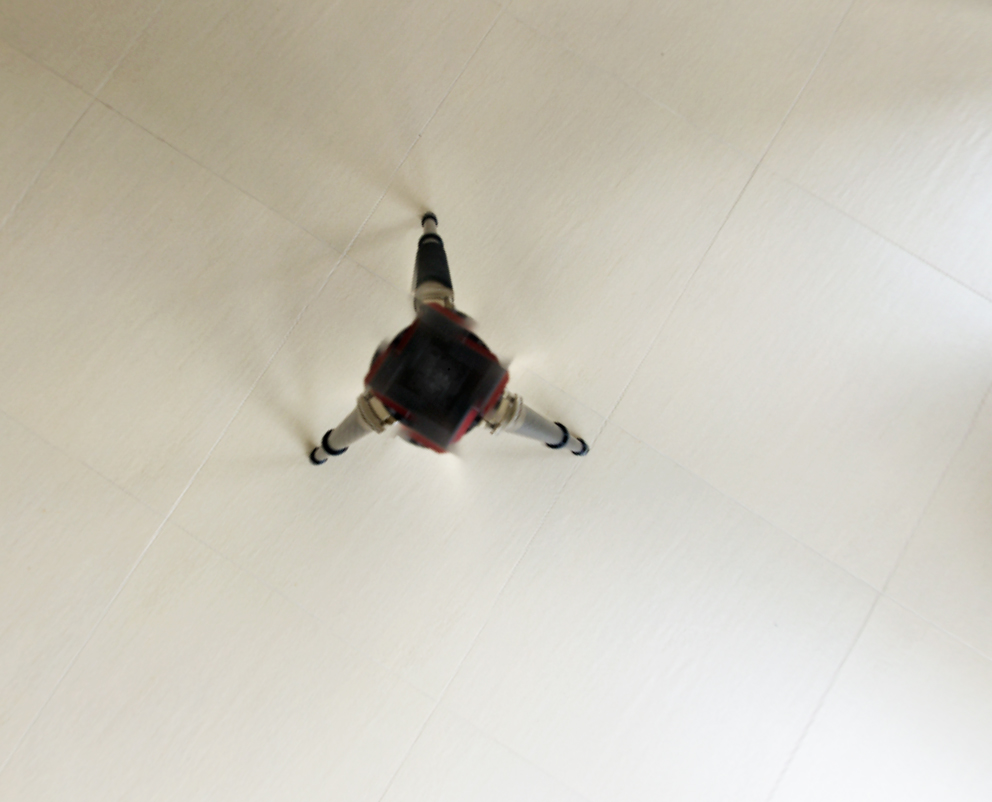

Nun der Bummer: Der Versatz existiert immer noch (s. Bild).

Hat jemand eine Idee, wie ich diesem beikommen kann? Denn die Testaufnahmen in engen Innenräumen sind anscheinend problematisch und führen nicht zu einem brauchbaren Ergebnis.

Danke schon mal vorab.

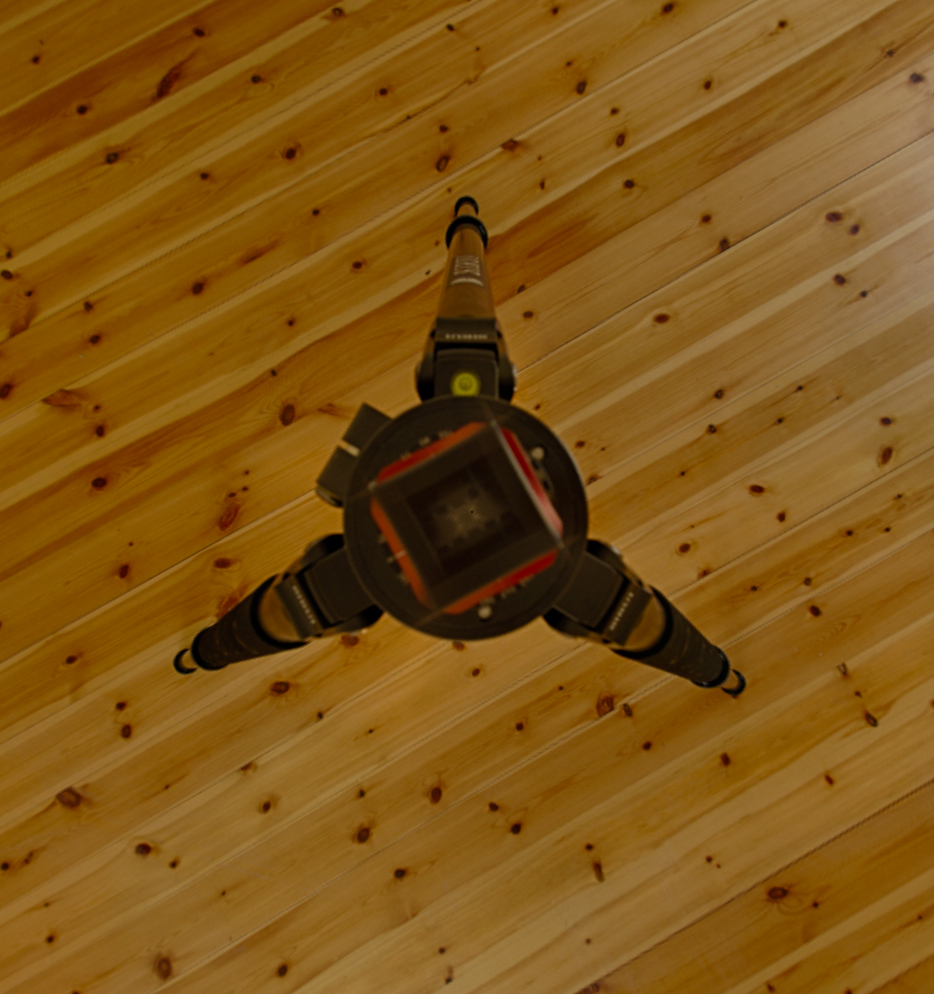

Danke für die Tipps. Die Linealmethode habe ich zwar nicht verstanden. Habe daher mit einem Tischlerwinkel hantiert und etliche Testserien geschossen. Das beste Ergebnis meiner Mühen ist angehangen, besser bekomme ich es irgendwie nicht hin?! Jedenfalls hat ptgui mit dieser Einstellung das Panorama beim ersten Alignen schon fast perfekt zusammengefügt, lediglich ein paar manuell gesetzte Kontrollpunkte waren nötig. Bin daher trotzdem zufrieden.

Vielleicht hat ja jemand anhand des Bildes noch einen konkreten Tipp, wo der Fehler liegt. Ist es die Parallaxe oder der Querversatz?

Ich wollte mich noch mal für die Tipps bedanken! Klappt immer noch nicht 100%, aber es fehlt nur noch die Feinjustage.

Es ist geschafft! Es sind zwar nur mm gewesen, aber die machen es tatsächlich aus! Die Parallaxe habe ich auch so eingestellt, dass sich zwei Linien auch beim Schwenken der Kamera um +/- 30° nicht verschieben.

Um die neuen Einstellungen auszuprobieren, habe ich einige Panoramen in unseren Räumen erstellt. Im Bereich der Decken und Wände kommt es jetzt oft zu Problemen. Hier fällt mir allerdings auf, dass es Bereiche im Panorama gibt, die notorisch wenig Kontrollpunkte aufweisen, z.B. frontal fotografierte Wände. Hier sind oftmals nicht genug Ansatzpunkte, so dass die Wand und die dazugehörigen zwei Ecken eigentlich immer Versatz aufweisen. Wende ich eine Maske in PTGui an, dann habe ich das Phänomen, dass sich dann an anderer Stelle was verschiebt. Einige dieser Versätze bekomme ich mit Photoshop "weggebogen", aber im Detail ist dieser Versatz nicht mehr so wirklich korrigierbar.

Mache ich bei der Aufnahme etwas falsch? Sollte ich mehr Aufnahmen in an und für sich kahlen Räumen machen? Jetzt, wo die Einstellungen stimmen, bin wohl eher ich das Problem :-D

Hi Richard,

ich habe das 16mm Nikkor an der D800. Aufnahmen mache ich eigentlich immer 8 im Abstand 45°, die Kamera ist dabei 15° nach oben geneigt. Dann zum Abschluss ein Bild im Zenith, und dann 4 Aufnahmen für den Nadir.

Mir ist jetzt aufgefallen, dass PTGui die Bilder komplett durcheinander würfelt. Am Anfang des Threads hier hatte ich das Problem nicht so massiv. Da sah das Pano schon mehr oder weniger aus wie es sollte.

Ja, das 16mm Fisheye meine ich. Hatte auch schon im PanoCalc gesehen, dass ich es etwas übertreibe mit den Bildern, aber ich wollte auf Nr. Sicher gehen Habe übrigens noch mal an den Einstellungen des Kopfes gefeilt und konnte das Versatzproblem einigermaßen lösen. Die Ergebnisse sind jetzt deutlich besser, ich muss also ziemlich nah dran sein am Ideal

Das mit dem Neigen nach unten werde ich mal ausprobieren. Die Idee mit den zwei Aufnahmereihen finde ich auch ganz gut.
