"Artefakte" verhindern?

Mozartkugel

Profi-User

  • »Mozartkugel« ist der Autor dieses Themas

Beiträge: 178

  • Nachricht senden

1

Freitag, 30. Dezember 2011, 02:15

"Artefakte" verhindern?

Hallo,

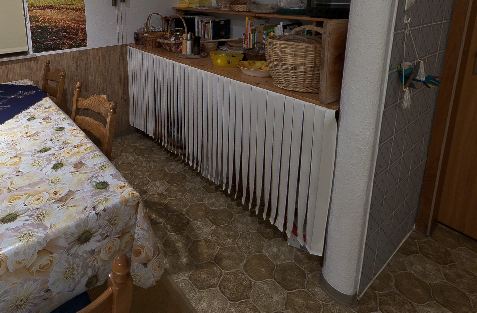

warum entstehen diese "Artefakte" bzw. wie kann man diese verhindern? Bild 1 ist auf min. gezoomt und hier sind diese "Artefakte" zu sehen.

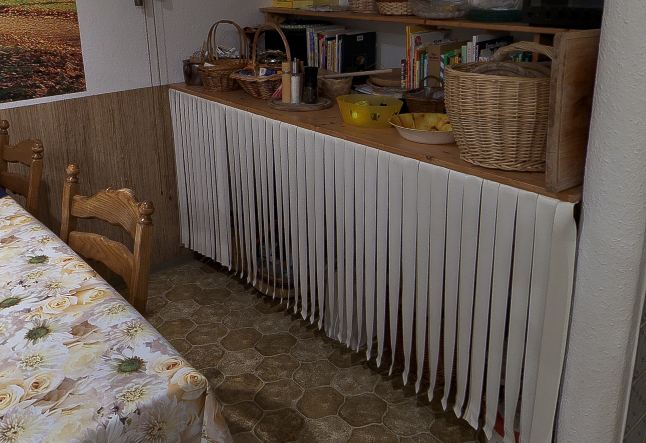

In Bild 2 habe ich etwas hineingezoomt (aber noch nicht die 100% Ansicht erreicht).

Wie geht ihr in der Praxis damit um? Einerseits möchte man ja dem Betrachter einen möglichst großen Spielraum lassen, aber ein Pano wie
im Bild 1 zu sehen ist (Ausschnitt) ist doch nicht zumutbar.

Vielleicht den Blickwinkel so weit vergrößern bis diese "Treppen" akzeptabel sind?!
»Mozartkugel« hat folgende Bilder angehängt:
  • 1.JPG
  • 2.JPG

Nikopan

Mega-User

Beiträge: 1 525

Wohnort: Innsbruck, Österreich

  • Nachricht senden

2

Freitag, 30. Dezember 2011, 09:00

Hallo Mozartkugel,

sind das Ausschnitte aus einem Flash - schwer zu erkennen - meinst du einen Moirè-Effekt?

http://de.wikipedia.org/wiki/Moir%C3%A9-Effekt

Gruß
Bernd

Jürgen Schrader

Mega-User

Beiträge: 1 285

  • Nachricht senden

3

Freitag, 30. Dezember 2011, 10:24

Das sind weder Artefakte noch Moirée-Effekte sondern Aliasingfehler.
Das Motiv ist durch die vielen harten Kanten zwar anfällig dafür, aber der Viewer scheint auch nicht besonders gut damit umgehen zu können.
Welcher ist das?

Mozartkugel

Profi-User

  • »Mozartkugel« ist der Autor dieses Themas

Beiträge: 178

  • Nachricht senden

4

Freitag, 30. Dezember 2011, 11:11

genau, das sind Ausschnitte vom Flash Player. Wenn ich den Player relativ klein ziehe ist dieser Effekt sehr stark.
Fullscreen hingegen ist es deutlich besser.

Nikopan

Mega-User

Beiträge: 1 525

Wohnort: Innsbruck, Österreich

  • Nachricht senden

5

Freitag, 30. Dezember 2011, 11:18

Hallo,

wie groß ist dein Pano und welche Einstellungen hast du im Viewer (welchen Viewer verwendest du)?
Gruß
Bernd

Mozartkugel

Profi-User

  • »Mozartkugel« ist der Autor dieses Themas

Beiträge: 178

  • Nachricht senden

6

Montag, 2. Januar 2012, 16:24

viewer teste ich gerade ein paar Anbieter... im diesem Fall war es Pano2VR. Allerdings habe ich schon festgestellt, dass krpano noch einen Tick schärfer abbildet?!
Einstellungen habe ich jeweils die größte Qualität eingestellt. Größe ist ca. 7880x3940

Hier ist dieser Effekt auch sehr schön zu sehen. Schaut euch den Nadir Bereich an und zoomt raus. Beim drehen wird es sichtbar...
http://www.360cities.net/image/cap-san-d….37,90.00,110.0

Wie kann man diesen Effekt verhindern?

Nikopan

Mega-User

Beiträge: 1 525

Wohnort: Innsbruck, Österreich

  • Nachricht senden

7

Montag, 2. Januar 2012, 20:42

Hallo,

soweit ich es sehe ist das Pano super scharf und beim drehen hast du einen Moiré-Effekt. Ich finde es zwar nicht sehr störend, aber du kannst versuchen diese Bereiche (enge Rasterung) weniger zu schärfen (weichzeichnen) oder den Zoombereich einschränken.

http://de.wikipedia.org/wiki/Moir%C3%A9-Effekt

schöne Grüße
Bernd

Gérard

Mega-User

Beiträge: 1 105

  • Nachricht senden

8

Montag, 2. Januar 2012, 20:56

Zitat von »Mozartkugel«

Wie kann man diesen Effekt verhindern?

Vermutlich nur, in dem du solche Strukturen in deinen Bildern vermeidest - zumal das Ganze auch noch von der jeweiligen Bildschirmauflösung und der Abbildungsgröße des Panos beim Betrachter abhängt.

Gérard

Horsty

Mega-User

Beiträge: 783

  • Nachricht senden

9

Montag, 2. Januar 2012, 22:39

Zitat von »Mozartkugel«

Wie kann man diesen Effekt verhindern?

Sollte der verwendete Pano-Player krpano sein, kann man versuchen das Rendering mit Flash 9 zu forcieren.

$this->cacheCode('[php]','<display flash10="off" />')

In Flash 9 gibt es eine Antialiasing-Technik namens Mip Mapping .

Mozartkugel

Profi-User

  • »Mozartkugel« ist der Autor dieses Themas

Beiträge: 178

  • Nachricht senden

10

Dienstag, 3. Januar 2012, 15:46

das gibt es doch bei der aktuellen Version auch, oder nicht?

Diesen "Bildfehler" sehe ich bei recht vielen Panoramen, auch bei Auftragsarbeiten.
Scheinbar wird dies hingenommen?!

Komisch, also mich würde es stören.

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »Mozartkugel« (3. Januar 2012, 15:57)

Horsty

Mega-User

Beiträge: 783

  • Nachricht senden

11

Dienstag, 3. Januar 2012, 18:53

Zitat von »Mozartkugel«

das gibt es doch bei der aktuellen Version auch, oder nicht?

Wenn dem so wäre, hätte ich es nicht geschrieben, Flash 10 hat definitiv kein automatisches Mip Mapping.
Wie schon beschrieben, kann der "Fehler" mit EBV im neuralgischen Bereich abgeschwächt werden. Kommt halt auch immer auf das Motiv an.

Mozartkugel

Profi-User

  • »Mozartkugel« ist der Autor dieses Themas

Beiträge: 178

  • Nachricht senden

12

Mittwoch, 4. Januar 2012, 00:11

boah, ich kipp gleich vom Stuhl... ich teste gerade das krpano Demo und mit dem "Options" Plug-In kann ich Flash 10 ausschalten
und sehe die Änderung in Echtzeit.

Spitze, der Effekt ist tatsächlich fast verschwunden.

:thumbsup:

Horsty

Mega-User

Beiträge: 783

  • Nachricht senden

13

Mittwoch, 4. Januar 2012, 11:22

Zitat von »Mozartkugel«

Spitze, der Effekt ist tatsächlich fast verschwunden.

Na siehste. ;)
Ein Nachteil sollte allerdings auch nicht verschwiegen werden: Die Performance leidet und die Qualität ist auch etwas schlechter.
