Zitat von »Rainmaker«

Hallo,

ich möchte Rastungen an meinem selbstgebauten NPA anbringen. Die Idee ist mittles eines Druckstücks und eines entsprechend dimensionierten Loches, bzw. einer Nut eine möglichst präzise Rastung zu erzielen und so vielleicht sogar meine Panos per Template stichen zu können. Nun habe ich leider noch kein Muster in die Finger bekommen. Daher frage ich euch, welchen Duchmesser sollte die Kugel im Raststück haben und wie sollte das dazugehörige Rastloch dimensioniert sein? Wäre schön wenn ihr mir etwas auf die Sprünge helfen könntet.


MfG

Rainmaker

1. Rasterstück besorgen. Größe/Type in Abhängigkeit von der Belastung. Kataloge der Hersteller geben Auskunft dazu.
2. Durchmesser an der Kugel knapp vor der Hülse ausmessen.
3. Loch mit dem nächst kleineren Bohrerdurchmesser bohren.
4. Bohrung vorsichtig entgraten.
5. Alle erforderlichen Bohrungen mit möglichst kleiner Abweichung vom Radius der Bahn bohren, auf dem sich die Kugel beim Drehen bewegt.

Hallo Rainmaker,

wie viel Rastungen willst Du denn auf 360° realisieren.
Aus rein mechanischer Sicht ist das alles nicht so trivial, wenn es sehr präzise werden soll.

Ich würde folgendes realisieren:

- sternförmig die notwendige Anzahl Strahlen in die Unterseite eines Drehtellers fräsen (90° Nut).
- auf eine andere Scheibe 3 (oder mehr, muss Teiler der Zahl der Nuten auf dem Gegenstück sein) strahlförmige Nuten 120° versetzt fräsen. Dort Stahldrahtstücke mit 3-4mm Durchmesser einkleben (Länge min. 10mm)
- die Scheiben über eine Schraube mit Tellerfedernpaket zusammen drücken
- durch die linienförmige Auflage kannst du eine satte Rastung realisieren
- durch die Anzahl der "Druckelemente" erfolgt automatisch eine Zentrierung und Planlage

Damit umgehst Du die Nachteile einer Kugelrastung:

- Spiel der Kugel in der Bohrung vom Druckstück
- Wenn Du von oben drückst, ein Verkippen durch einseitigen Druck
- Abnutzung der Rastung (einschleifen von Bahnen, wenn Du das Material nicht oberflächenbehandelst, da du nur eine Punktauflage hast

Viel Erfolg und berichte und zeige uns Bilder von Deiner Konstruktion.
Gibt es schon was zu sehen oder ist der NPA noch in Planung?

Richard

Hallo Rainmaker,

der Bohrdurchmesser sollte meiner Meinung nach dem 0,7 fachen vom Kugeldurchmesser sein, dann wirkt die Kraft unter einem Winkel von 45° auf die Kante.

Lieben Gruß

Richard

Interessante Theoretikerexperimente hier...

Als Anhaltspunkt - die aktuellen NudelNinja-Rotatoren haben eine 4 oder 5mm Kugeldruckschraube verbaut. Die Positionierung auf der wie du es bezeichnest Walze wird durch halbkugelförmige Vertiefungen erreicht. Kugeldurchmesser = Durchmesser des Fräsers mit Kugelspitze.
Langsam an die erforderliche Tiefe auf der Walze herantasten - du willst schließlich nicht nur positionieren, du willst ja auch wieder weiter.

Die Härte der Positionierung wird durch die Einschraubtiefe der Druckschraube eingestellt, ggfs. mit einer zweiten Feststellschraube kombiniert.

Guten Morgen,

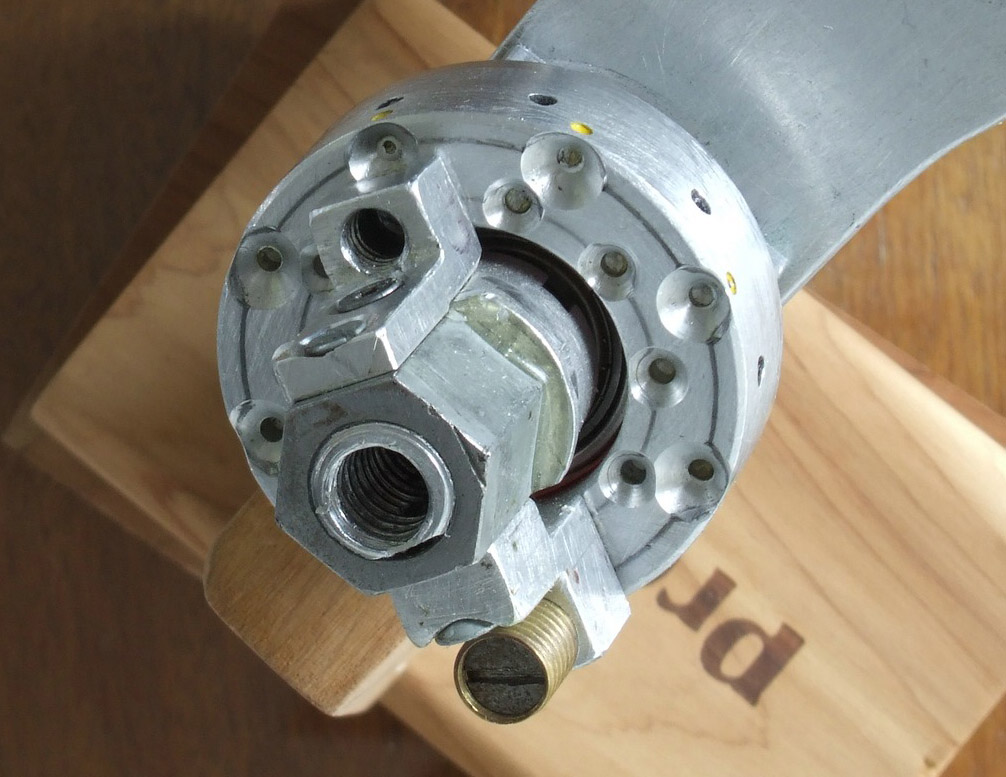

ich benutze seit ca. 1 Jahr (und ca. 1000-2000 Einzelaufnahmen) eine Eigenbau-Drehscheibe aus Alu mit 7mm Kugel für 8 Rastungen (und 5mm Kugel für 10 Rastungen). Bisher hab ich noch keine störende "eingegrabene" Kreisbahn im Alu. Alles ist sehr primitiv gearbeitet, mit einer uralten Handbohrmaschine und ein paar Feilen, aus Teilen die ich in meiner Schrottkiste hatte (bis auf den Lagerflansch, die Stahlkugeln und die beiden Kugellager -alles von Conrad).

Angefangen hab ich mit 4mm Kugeln. Das hat mit Kompaktkameras und leichtem Nadalpunktadaper gut funktioniert. Mit 7mm Kugel ist die Rastung wesentlich "stabiler" und ist mit einer DSLR (z.Z. 550d mit 12-24 Tokina oder 3,5/8 Sigma) dicke ausreichend. Grundsätzlich: je dicker die Kugel und je stärker die Feder, desto sicherer die Rastung.

Natürlich hat die Kugelrastung Nachteile, wie von Richard beschrieben. Mit meinen Heimwerker-Mitteln bin ich da beschränkt. Für meine Ansprüche reicht es.

Gruß Wolfgang

Zitat von »Rainmaker«

danke für den Tipp, an anderer Stelle hat mir jemand mal was von 60° gesagt, was ist nun korrekt?

Das wirst Du schlichtweg ausprobieren müssen. Das ist abhängig von der Konstruktion, von dem Radius Deiner "Walze", den Druckstücken und den wirkenden Kräften.

Die Kugel ist in der Hülse gefasst! Weiter eintauchen als dieser Durchmesser (siehe hbo1944) kannst/solltest Du nicht.

Alles reine Theorie. Ja, aber wenn man evtl. Templates verwenden will und somit eine Wiederholgenauigkeit von etwa 2 Winkelminuten erreichen sollte, sind denke ich grundsätzliche Überlegungen nicht unnütz.

Ich habe Bilder von Deinem NPA gefunden. Ja, der schaut sehr solide aus. Ich bin schon, gespannt ob das mit den Templates funktioniert.

Viel Erfolg

Richard

Zitat von »nodalpunktschlampe«

Interessante Theoretikerexperimente hier...

Dein Beitrag ist es auf jeden Fall

Zitat

Als Anhaltspunkt - die aktuellen NudelNinja-Rotatoren haben eine 4 oder 5mm Kugeldruckschraube verbaut. Die Positionierung auf der wie du es bezeichnest Walze wird durch halbkugelförmige Vertiefungen erreicht. Kugeldurchmesser = Durchmesser des Fräsers mit Kugelspitze.

so ein Unfug (sorry, aber so ist es!)
Kugeldurchmesser = Durchmesser des Fräsers mit Kugelspitze
Was bedeutet da schon das "="? In der mechanischen Fertigung gibt es kein "="
Alles ist nur mit festzulegenden, zulässigen Toleranzen fertigbar.
Also wird die halbkugelförmige Vertiefung entweder etwas größer oder etwas kleiner sein als die Kugel.
Ist sie größer, kann sich die Kugel in der Kugelpfanne bewegen = Mist
Ist sie kleiner, liegt die Kugel nur auf der oberen Randkante auf = Mist.
Bei einer halbkugelförmigen Mulde würde die Kugel des Druckstückes garnicht in der Mulde aufliegen.
Da würde der Rand der Kugelhülse in der Mulde anstoßene.
Also macht man eine kegelige Aufnahmebohrung!

Zitat

Langsam an die erforderliche Tiefe auf der Walze herantasten - du willst schließlich nicht nur positionieren, du willst ja auch wieder weiter.

Die Härte der Positionierung wird durch die Einschraubtiefe der Druckschraube eingestellt, ggfs. mit einer zweiten Feststellschraube kombiniert.
