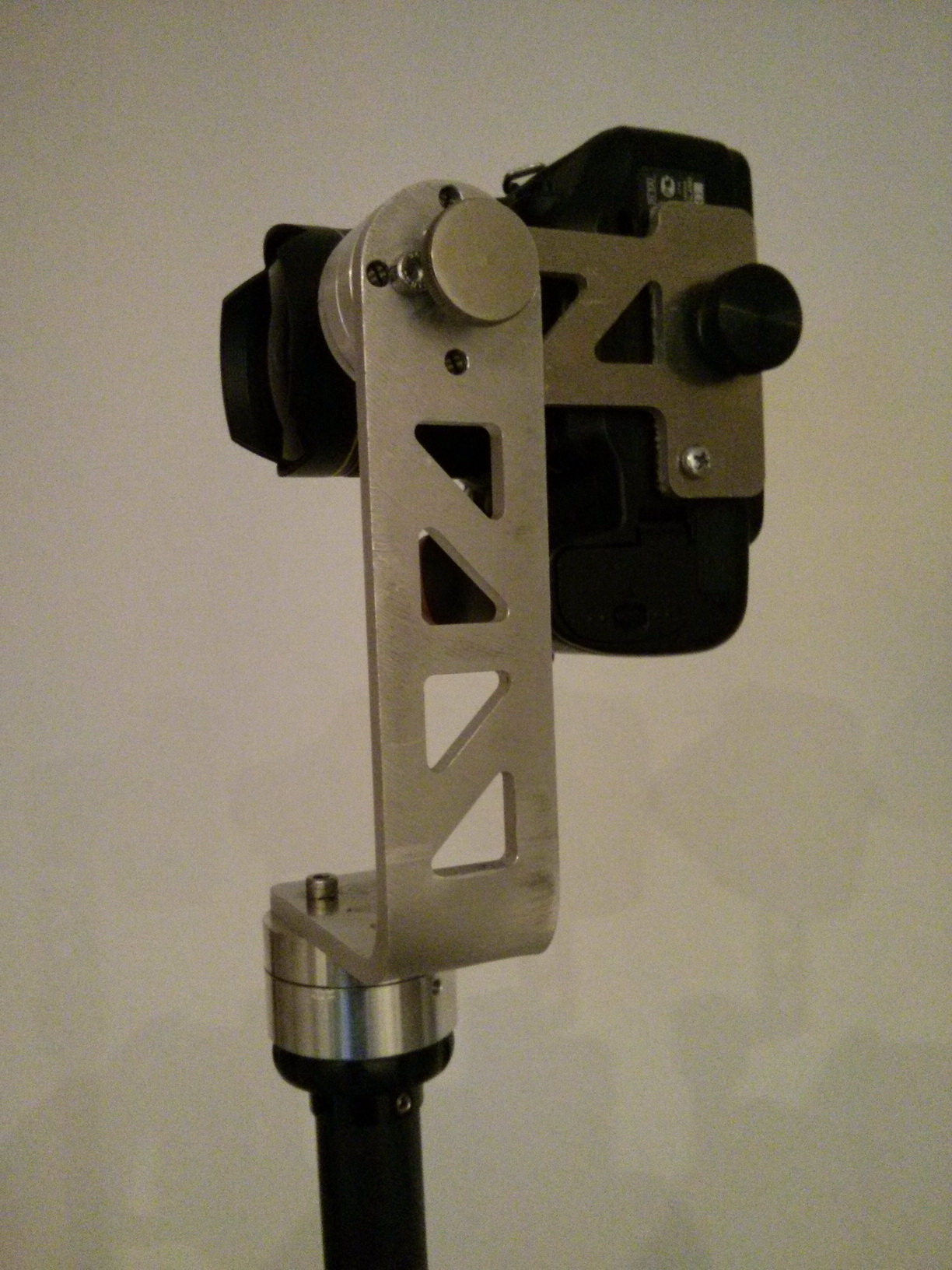

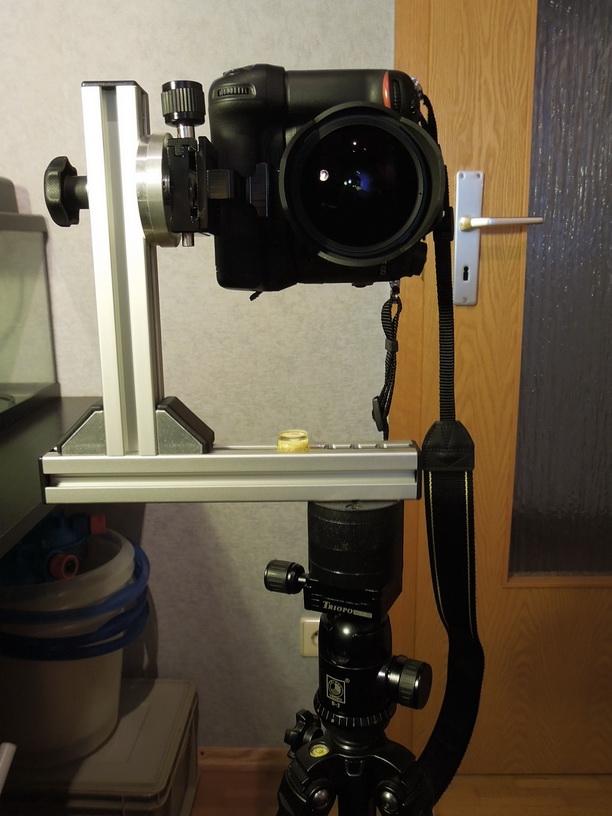

mich würde interessieren wie Du das zylindrische Teil mit den Rastlöchern auf der Kugel des Kugelkopfs fixiert hast.
Befindet sich auf der Unterseite eine Nut oder ein Langloch quasi als formschlüssige Verbindung?

Wenn Du zwischen Rastscheibe und Winkel-, so wie zwischen Winkel und Befestigungsschraube, jeweils ein kleines Axiallager packst, kannst Du die Kombination spielfrei klemmen und hast einen sehr sauberen Lauf. Unter Umständen verbessert sich dadurch das Gespür für den Rastpunkt. Außerdem reduzierst Du die Gefahr daß die gleitenden Teile irgendwann mal fressen und daß sich durch die Schwenkbewegung (abhängig von der Drehrichtung und der vorherrschen Reibung) evtl. die Schraube löst. Ein geringer Aufwand mit großem Nutzen. Diese Optimierung war an meinem ersten Selbstbau nötig, der in dem Bereich ähnlich aufgebaut war.

na das hört sich doch gut an.
Danke für Deine Beschreibung

Weiter vorne ging es mal um die Bearbeitung des NN-Ringhalters für`s Canon 8-15mm Zoom bzw. um Aussparungen für Skala und Schalter.
In Hochformat-Montage scheint es sich eingebürgert zu haben dass Griff und Auslöser der Kamera oben sind. NN hat sich bei der inzwischen erhältlichen Version 2 ebenfalls für diese Anordnung entschieden.
Der AF/MF-Schalter liegt in dieser Anordnung unten, nahe der Grundplatte des Rings, wo eine Aussparung schwieriger ist und kleiner ausgeführt werden muss (wenn man sie denn will).
Der Hersteller hat darauf verzichtet und den neuen Ring mit Aussparungen für die Entfernungsskala und den für die Pano-Fotografie eher unnötigen Limit-Schalter versehen.

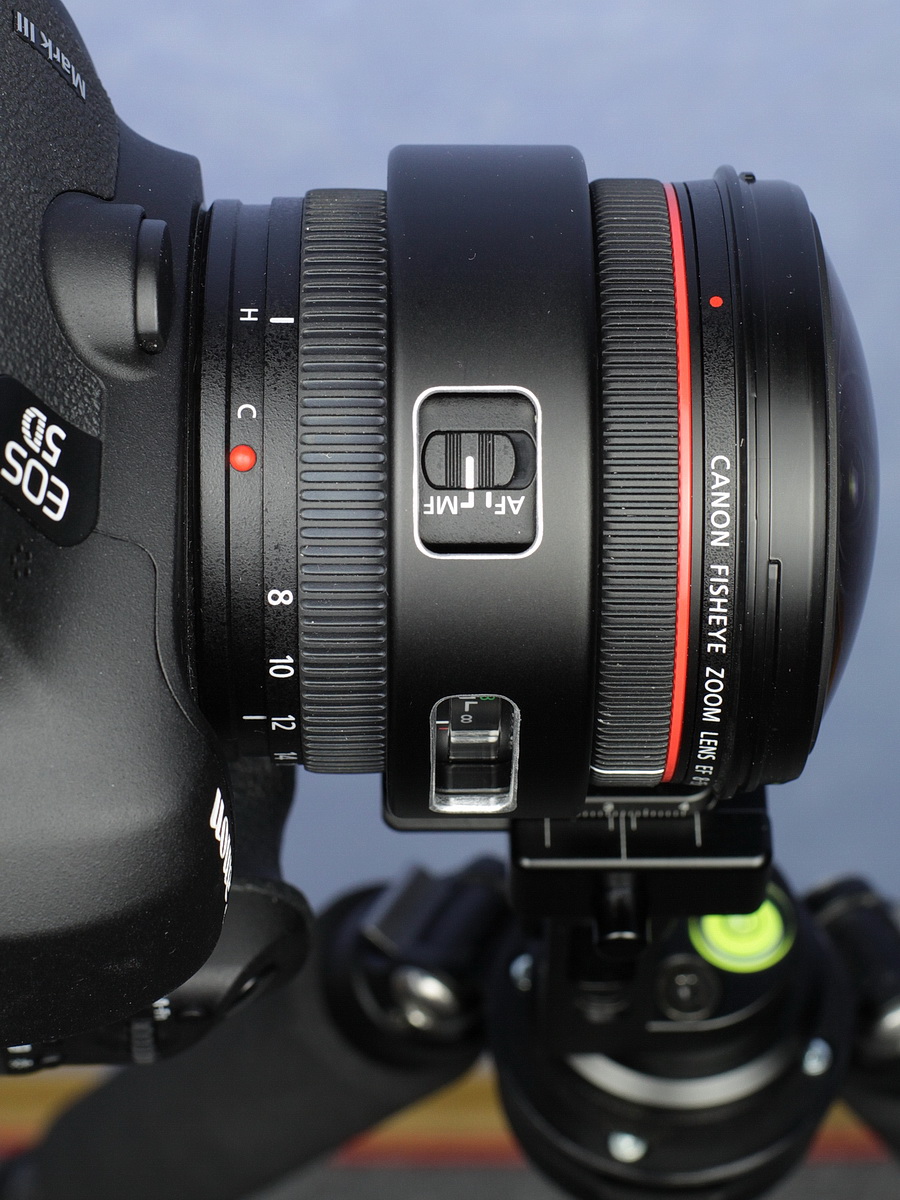

Dass man auch mit dem neuen Ring nicht an den AF/MF-Schalter ran kommt fand ich schade. Deshalb hab ich meine Idee wieder aufgegriffen und ein Exemplar der alten Ring-Version entsprechend bearbeitet.

Zitat von »Undertable«

Wie wäre es wenn Du die Kamera um 180° im Ring drehst?

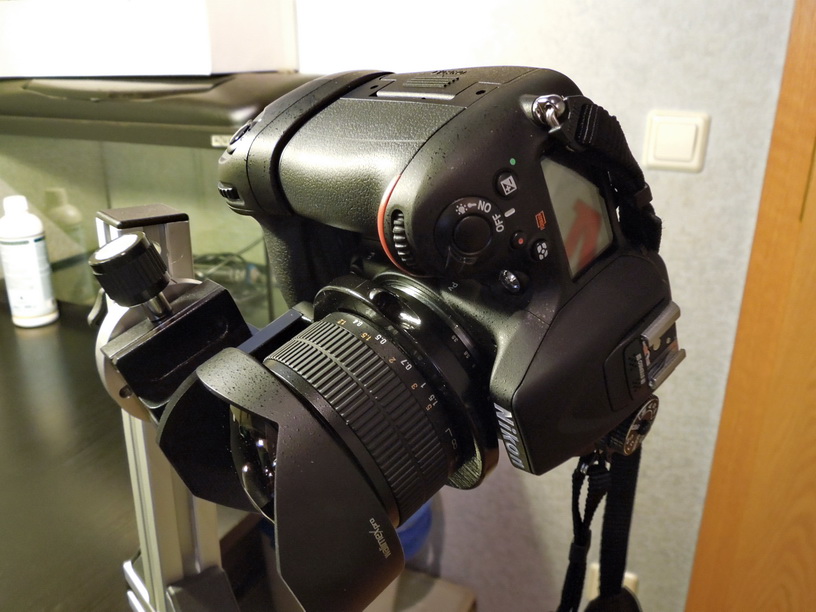

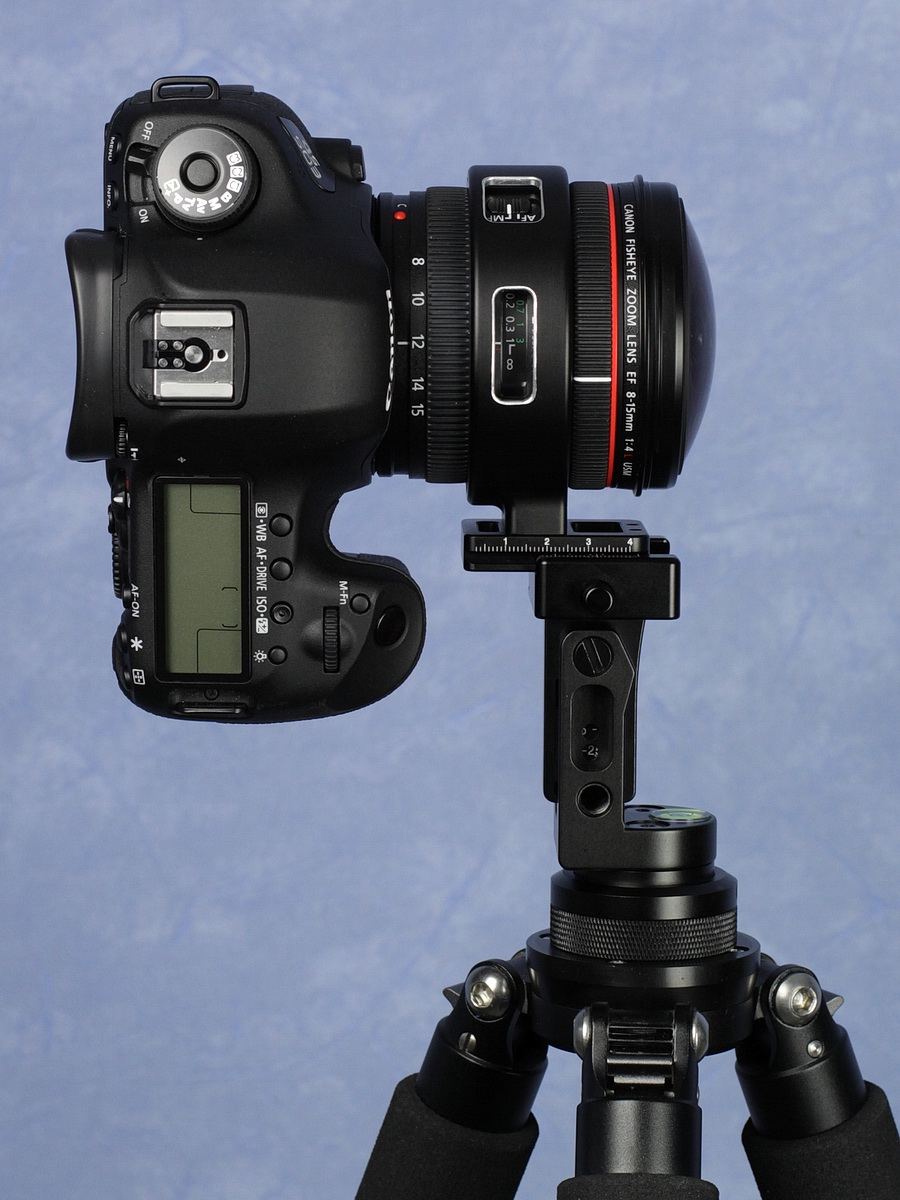

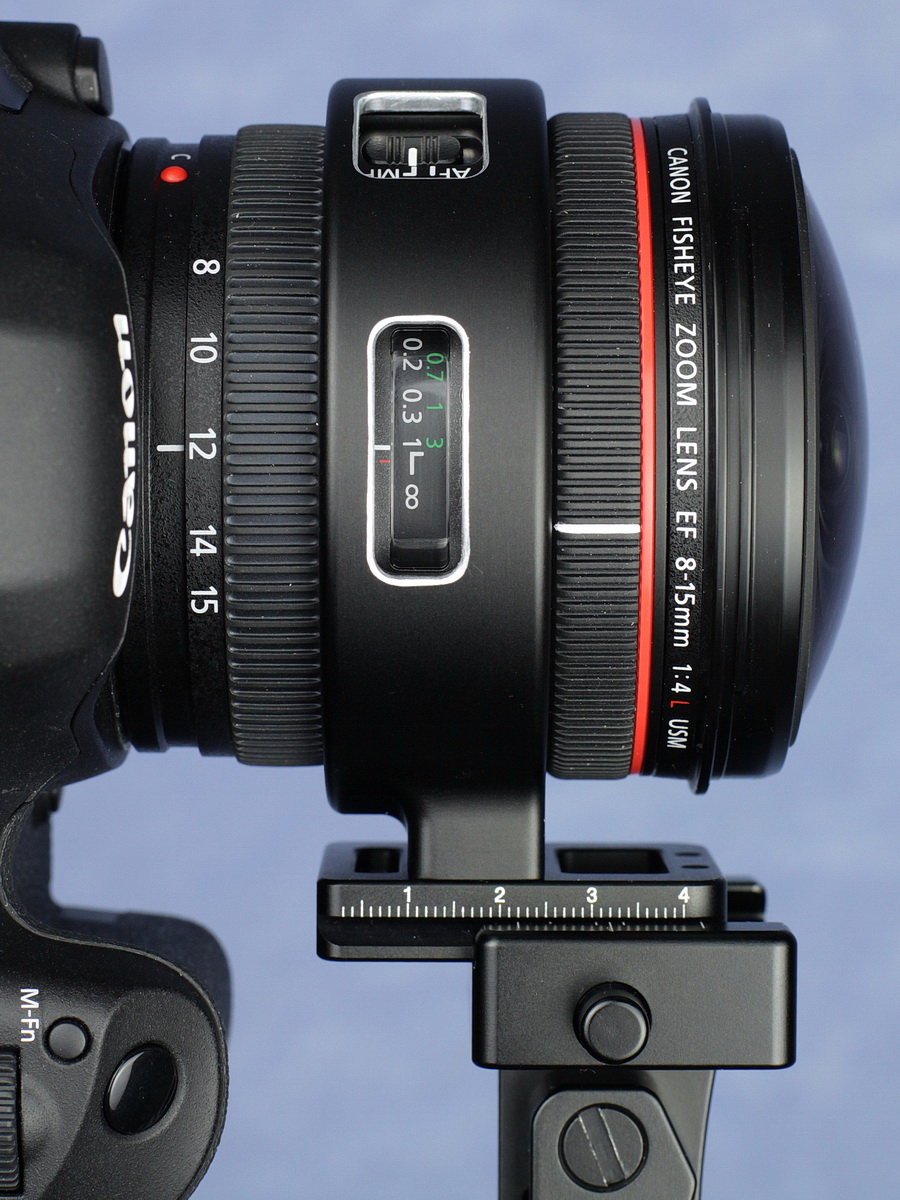

Ebenfalls im Hochformat wäre dann aber die Aussparung für den AF/MF-Schalter im oberen Bereich. Dort könnte man mehr aussparen und der Schalter wäre besser zugänglich. Die Entfernungsskala ließe sich auch noch gut frei machen. Einzig der Limit-Schalter wäre unten im Bereich der Ring-Anbindung aber damit könnte man sicherlich leben.

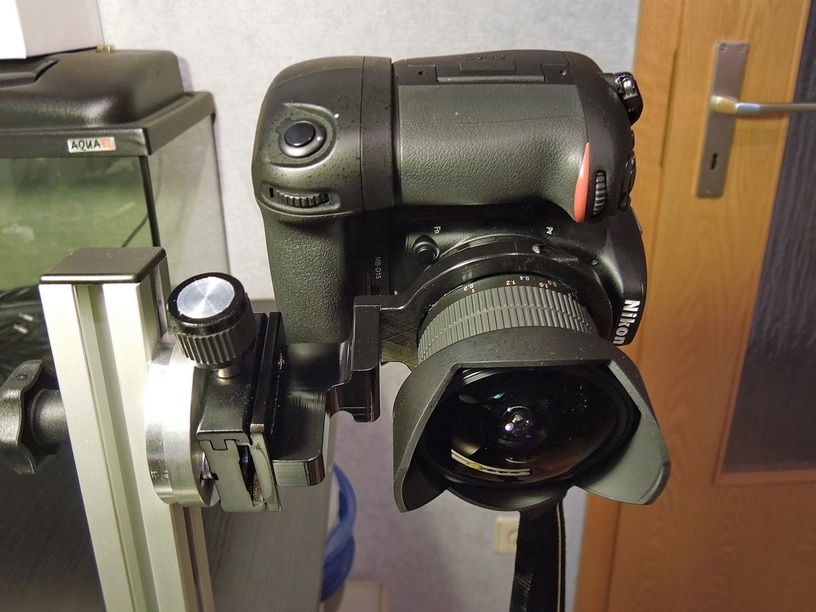

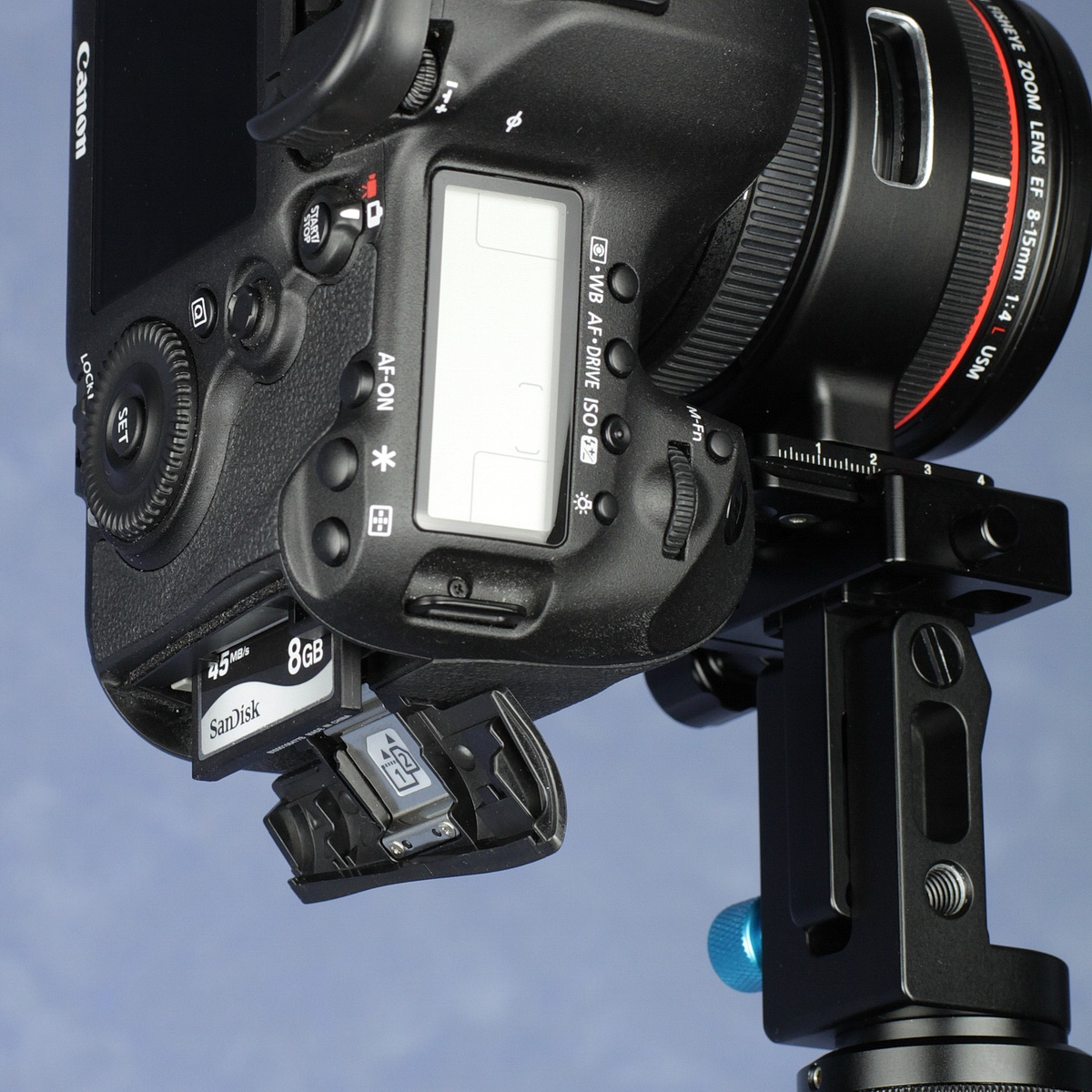

edit: Allerdings wäre dann das Kartenfach der Kamera unten. Vielleicht wolltest Du das nicht?

Beim Rausnehmen der Karte kann`s natürlich sein dass sie runter fällt wenn man nicht aufpasst, das ist der einzige Nachteil den ich bisher feststellen konnte. Man kann die Karte aber auch gut in die geöffnete Hand fallen lassen.
Ob diese Kartenthematik aber überhaupt in`s Gewicht fällt ist fraglich weil die Karte m.E. eher selten vor Ort in Pano-Position bestückt- oder entnommen werden muss. Ich setzte die Karte meist schon zuhause ein wenn ich die Kamera aus dem Schrank nehme, also noch bevor die Kamera auf`s Stativ kommt. Rausnehmen tu ich sie i.d.R. nach meiner Rückkehr, wo ich die Kamera (ggf. samt Stativ) beliebig drehen kann.

Wenn man als Rechtshändler in der anderen Anordnung nach links gebeugt durch den Sucher geschaut hat tut man das in dieser Anordnung vielleicht andersrum und hat den Finger nun unten am Auslöser. Ist aber wie so oft Gewohnheitssache.
Arbeitet man mit nem Kabel- oder Funkauslöser freut man sich bei dieser Anordnung vielleicht darüber bequem von oben einstecken zu können.

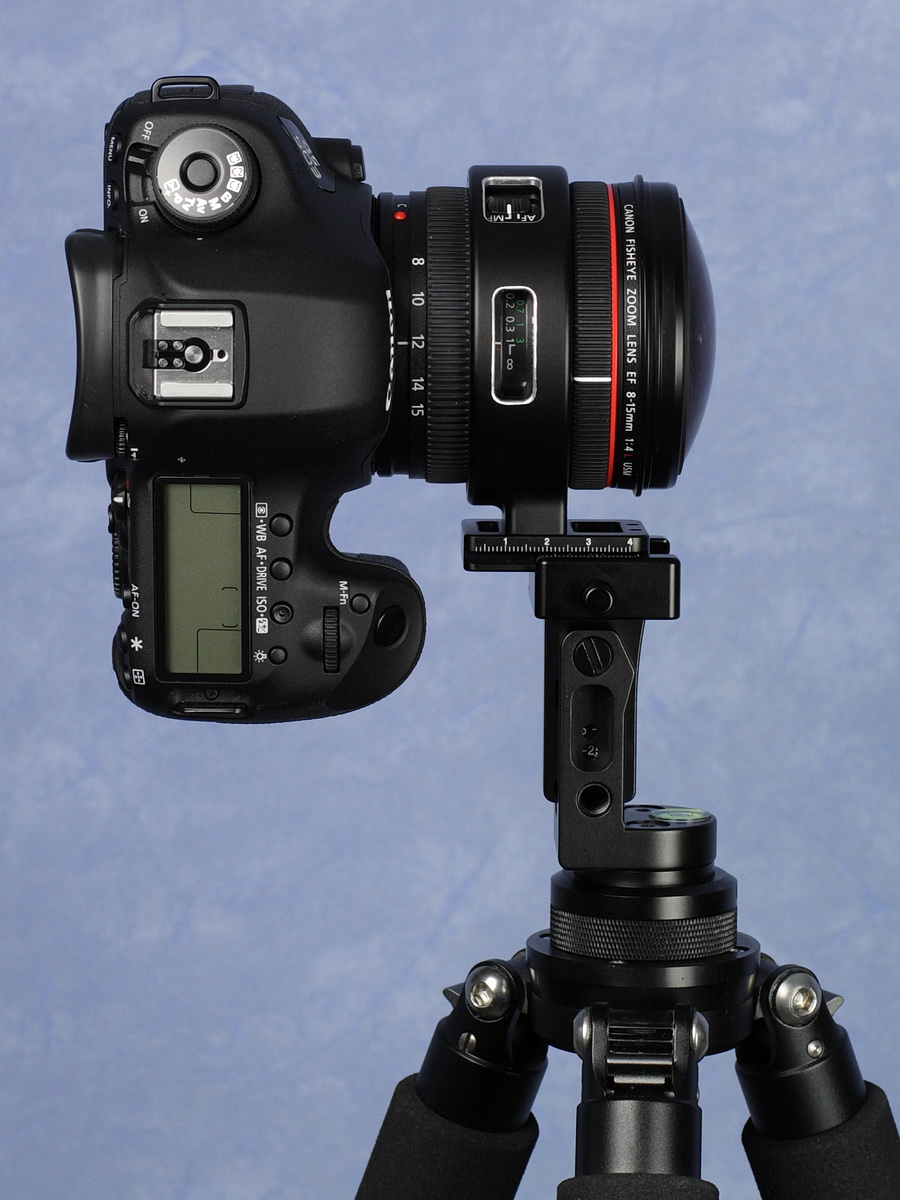

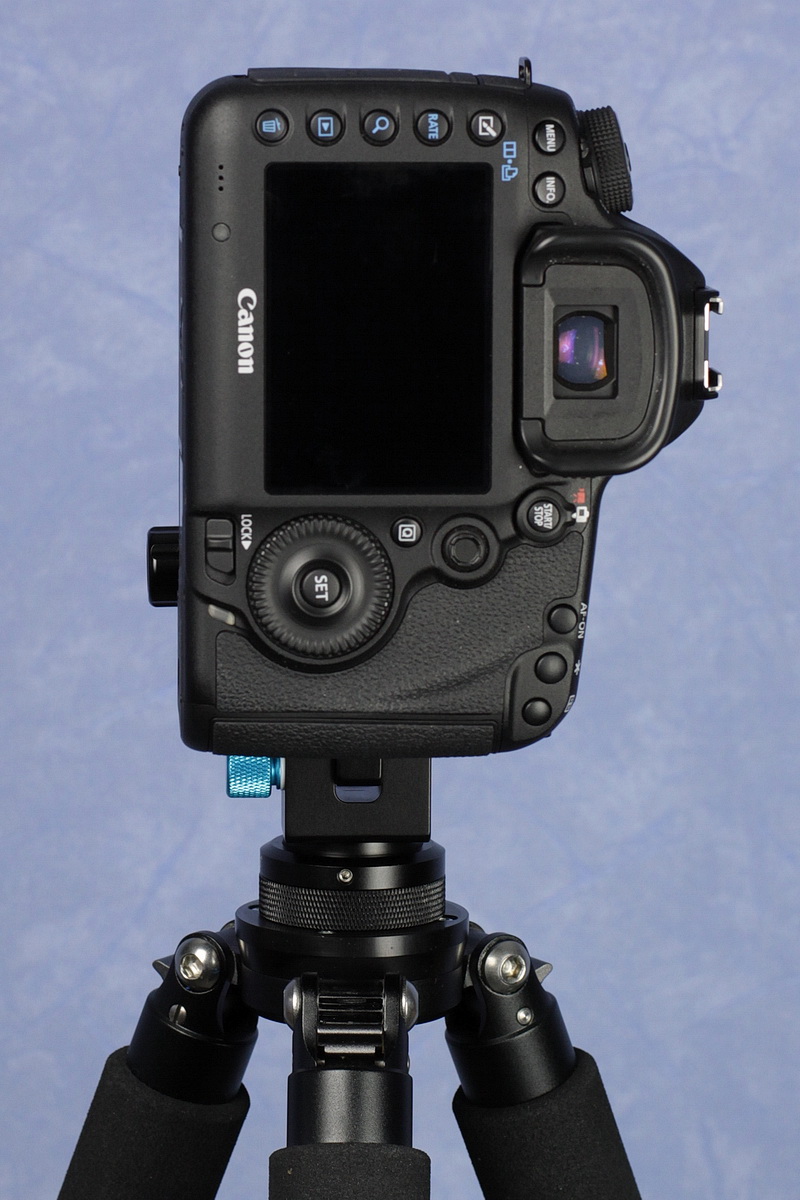

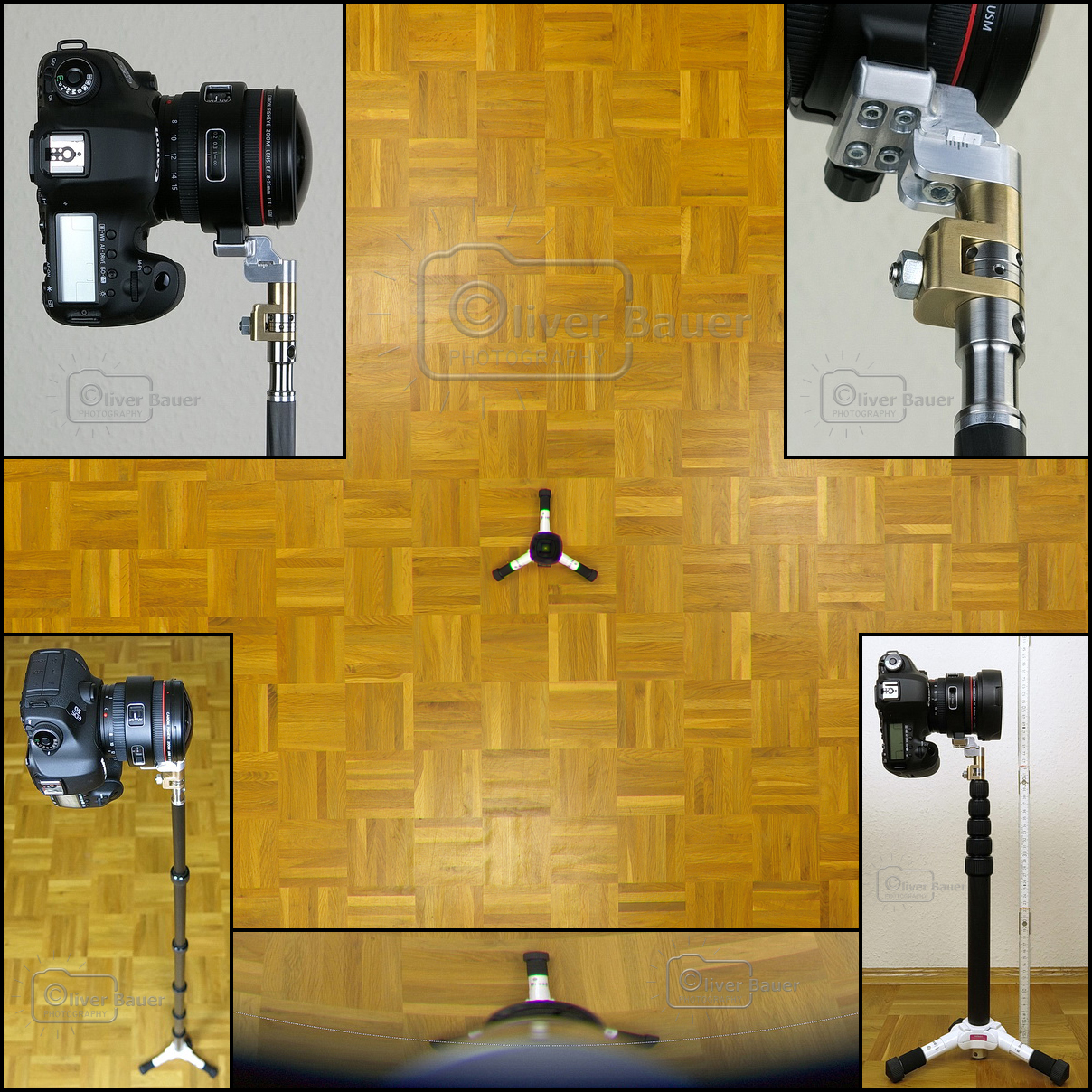

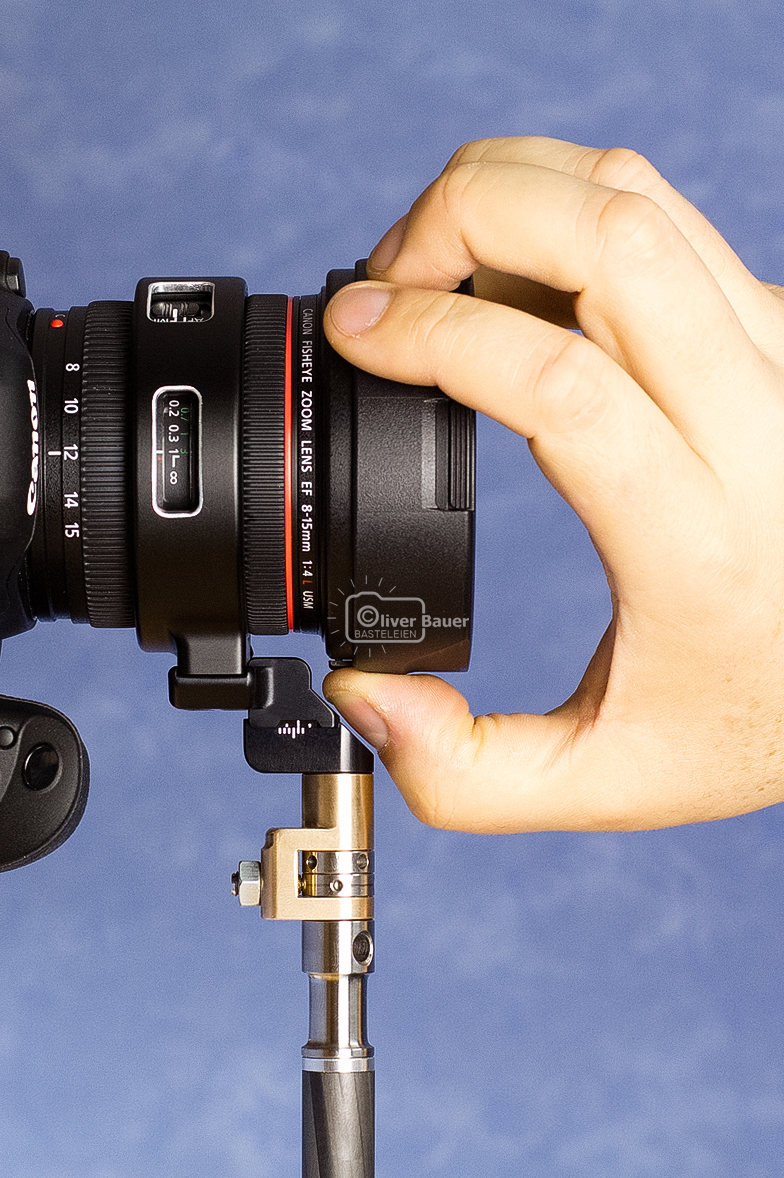

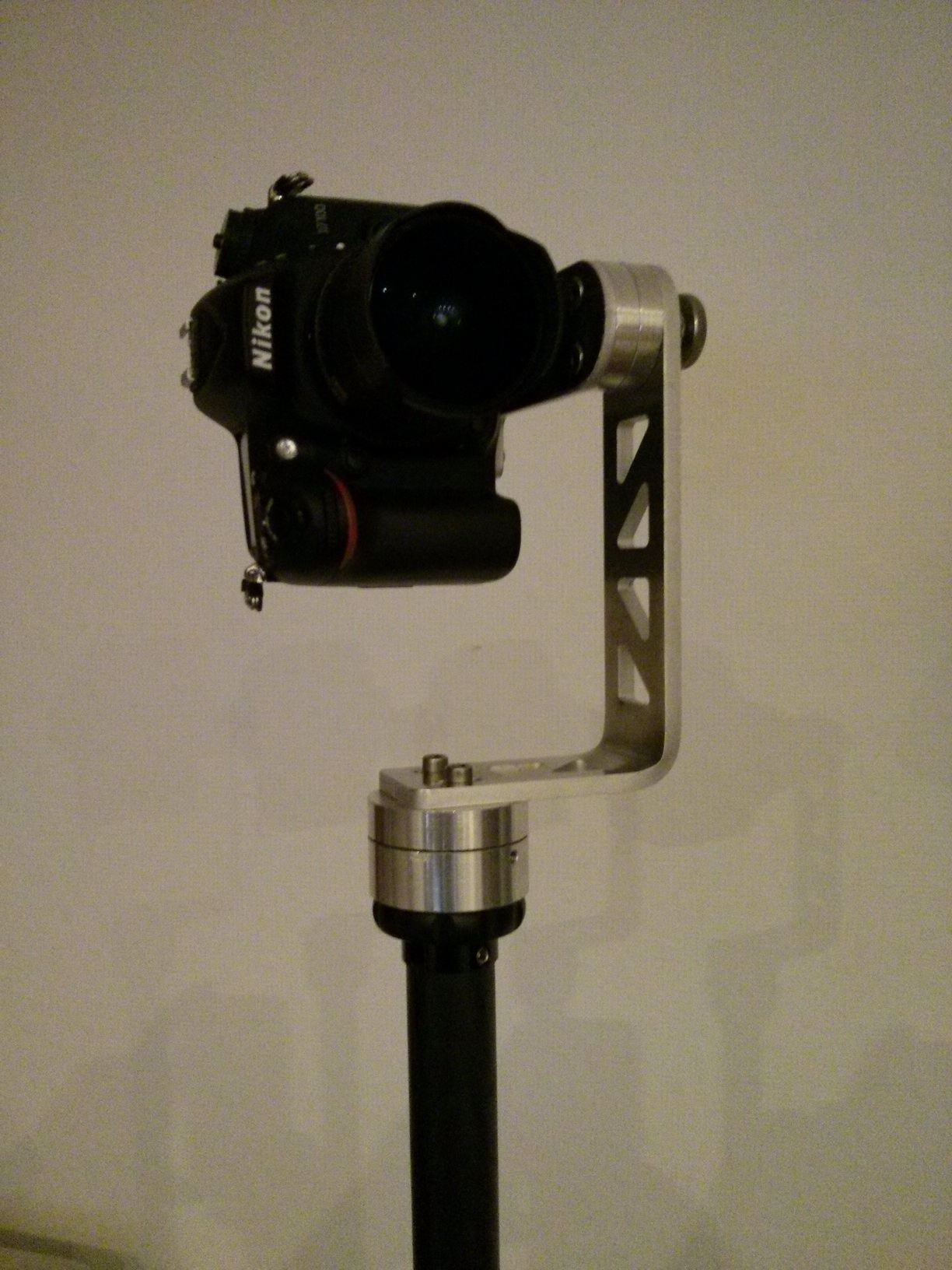

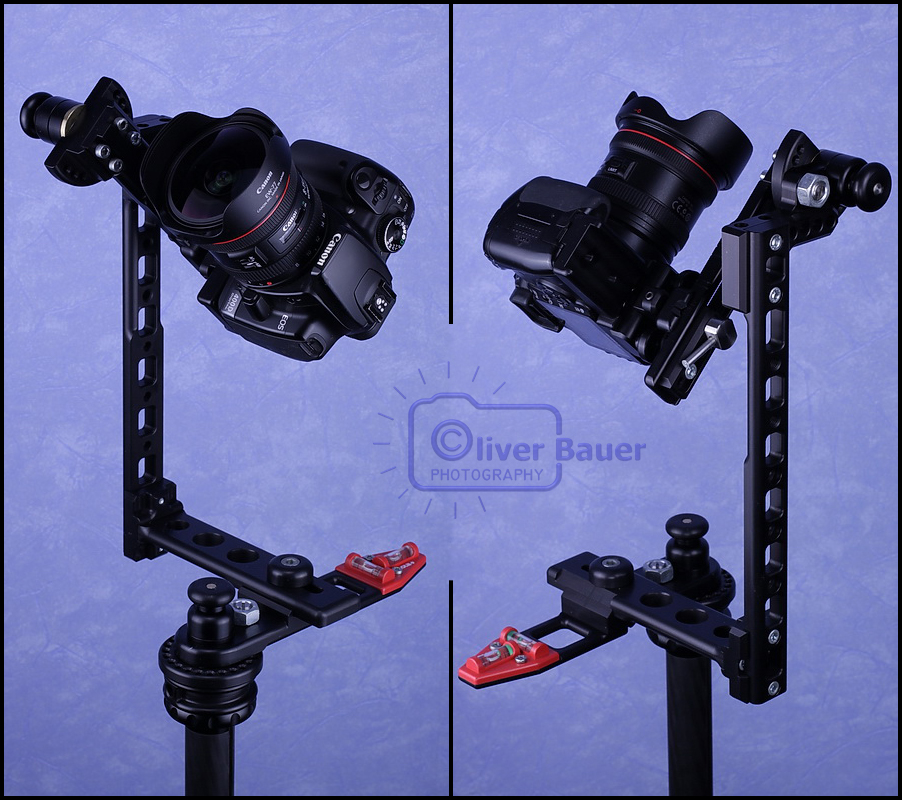

Hier mein aktuelles Minimalbesteck für mobilen Einsatz mit dem Canon 8-15mm.
Vorgesehen hab ich 4 x 90° @ 12mm, ohne Zusatzbilder (N+Z)
Zum Stempeln wollte ich den Fußabdruck klein halten.

Komponenten von unten nach oben:
- Stativchen Velbon Ultra Maxi Mini

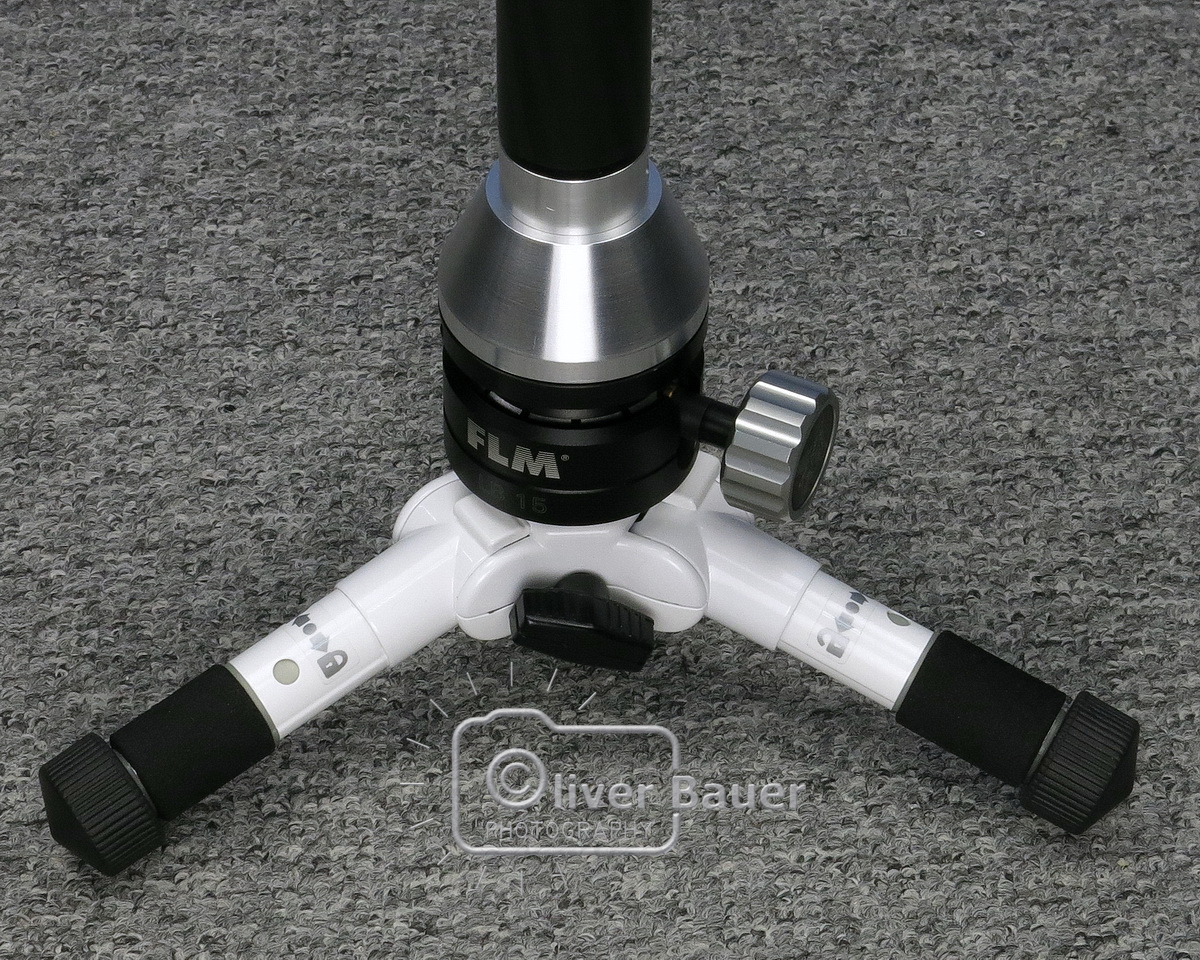

- optional: Nivellierer FLM LB 15, mit eigener Adaptierung (+H=80mm/+430g)
- Einbein Sirui P-326
- Rotator: Eigenbau, Außendurchmesser 16mm

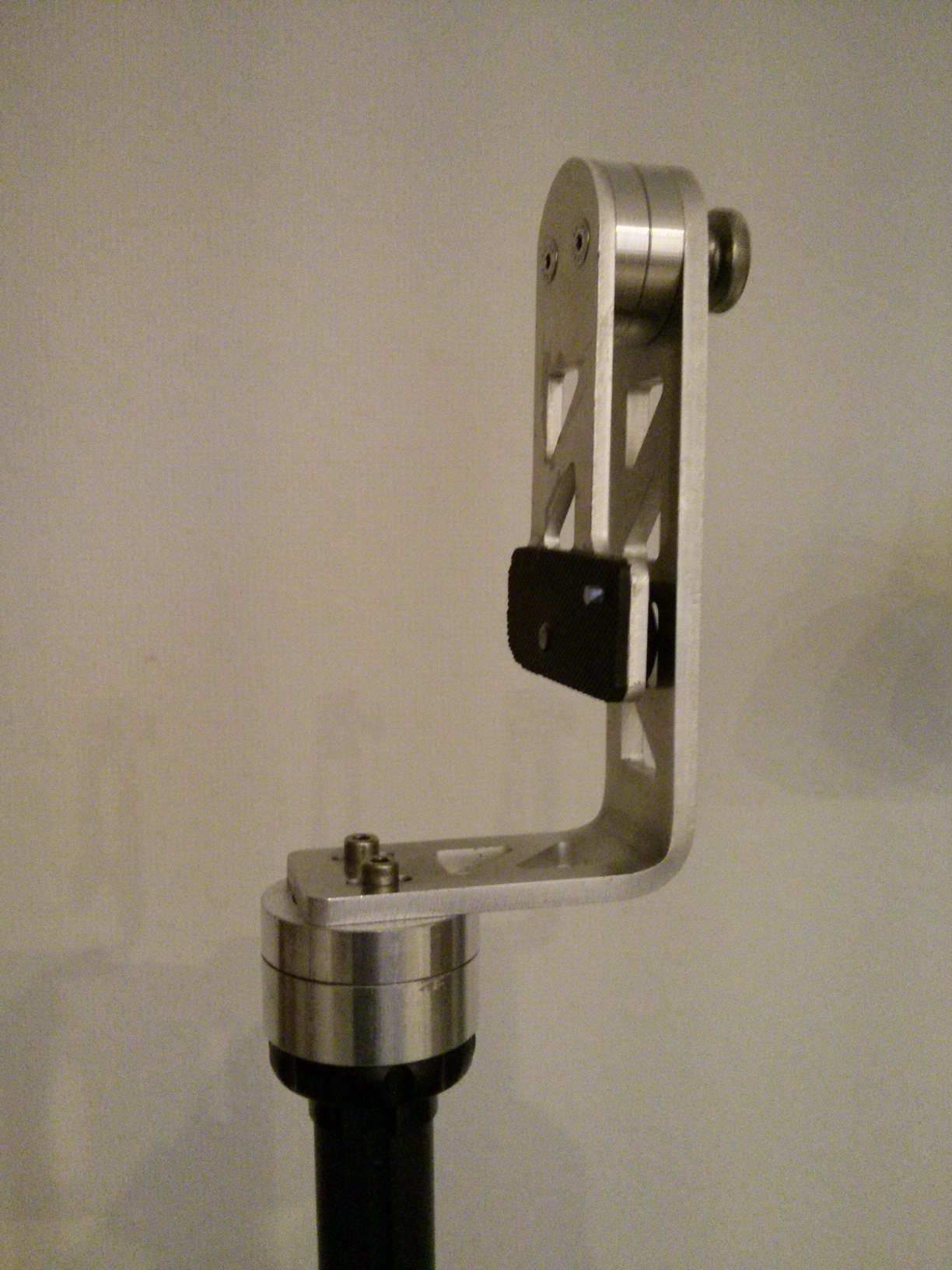

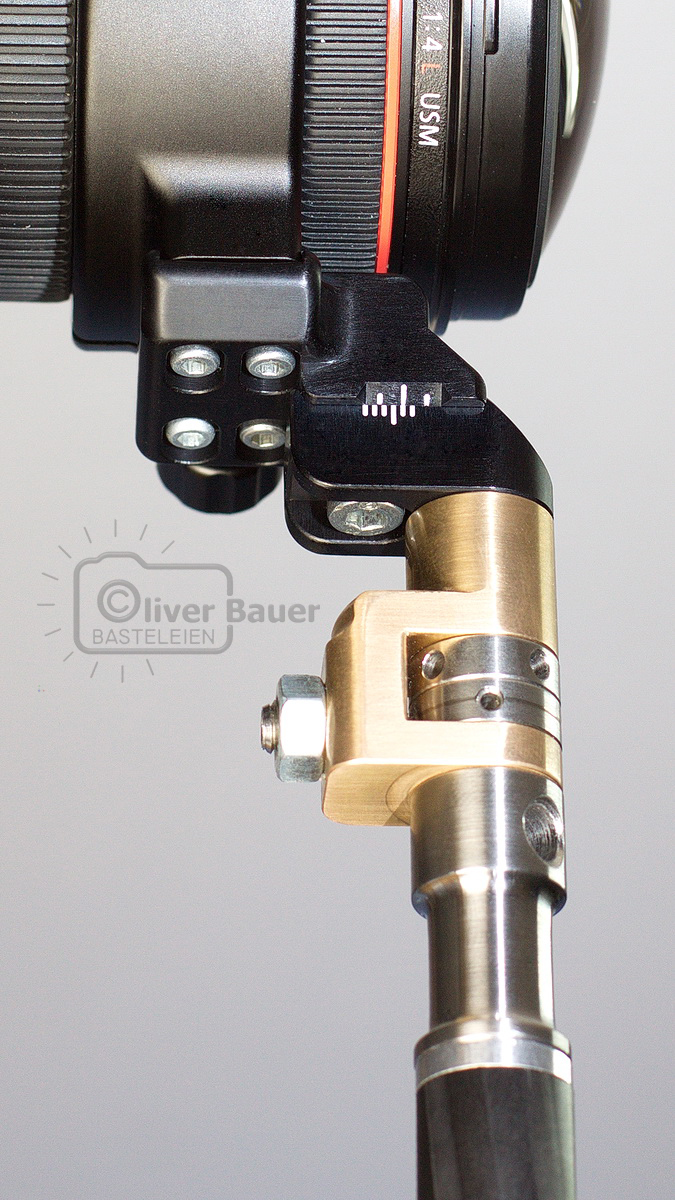

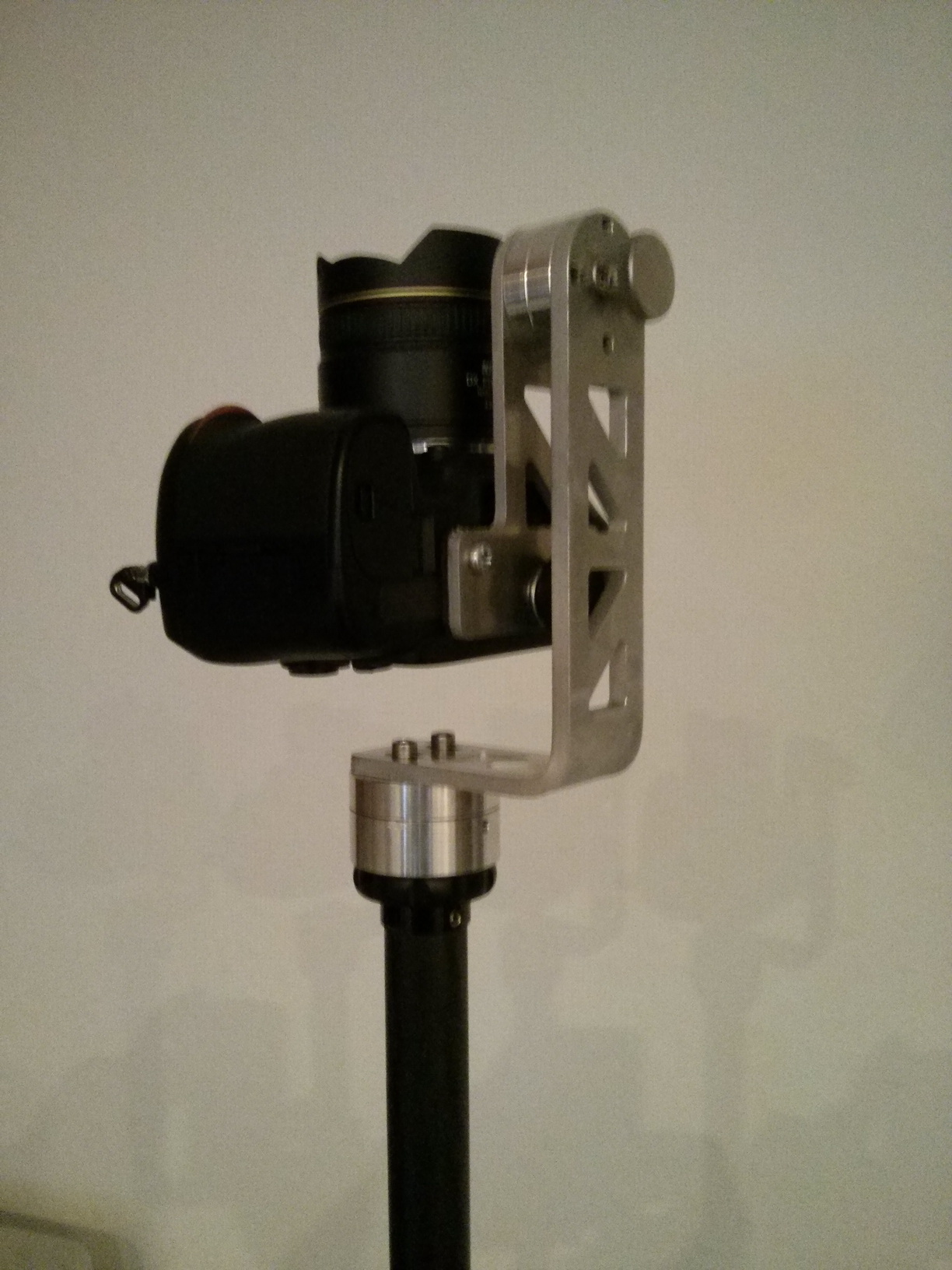

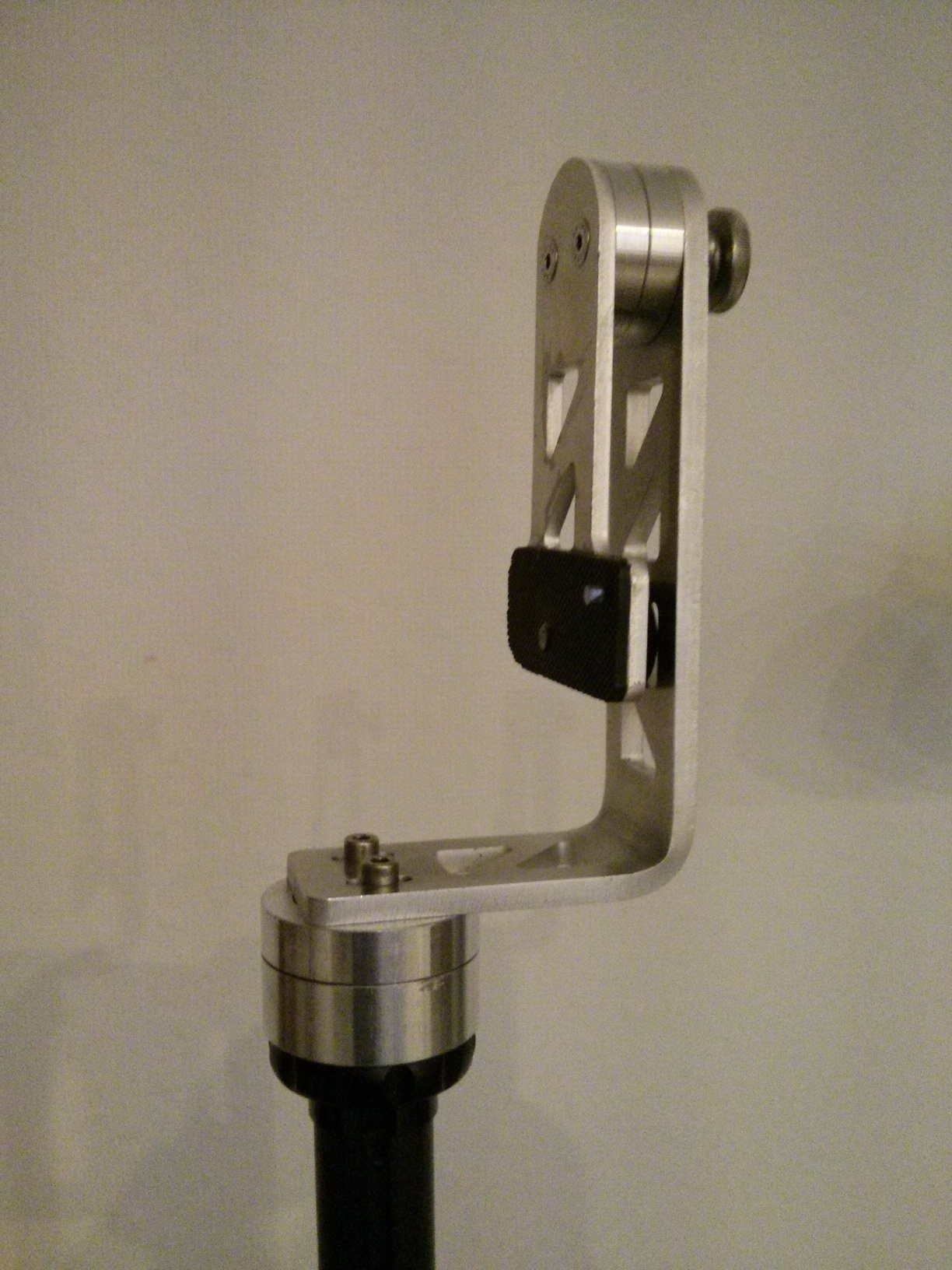

- NPA: Eigenbau, Einstellmöglichkeit für Nodalpunkt und seitlichen Versatz

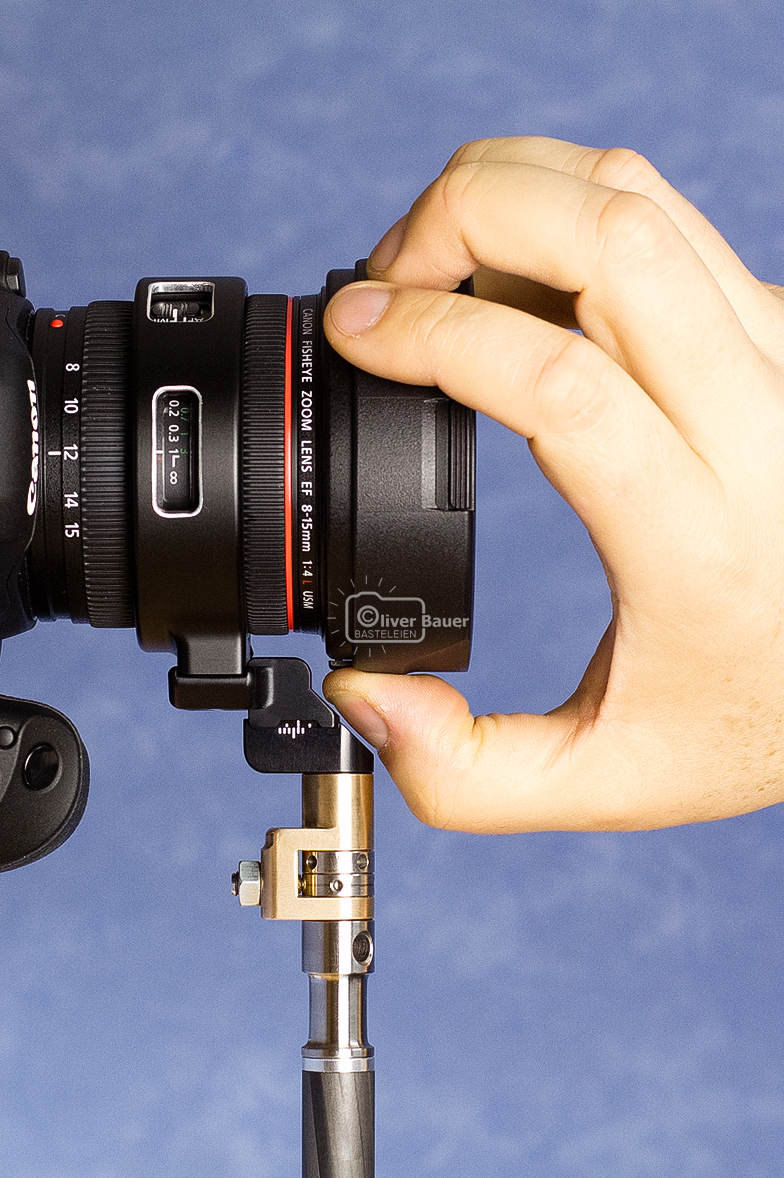

- Objektivring: NN, Variante 1, mit eigenen Ausfräsungen für Entfernungsskala und AF/MF-Schalter
- Objektiv Canon 8-15mm
. Kamera: z.B. 5DMk III

Zahlen:
- Gesamtgewicht: 2,457 Kg (startklar, incl. Objektiv u. Kamera, ohne Nivellierer)

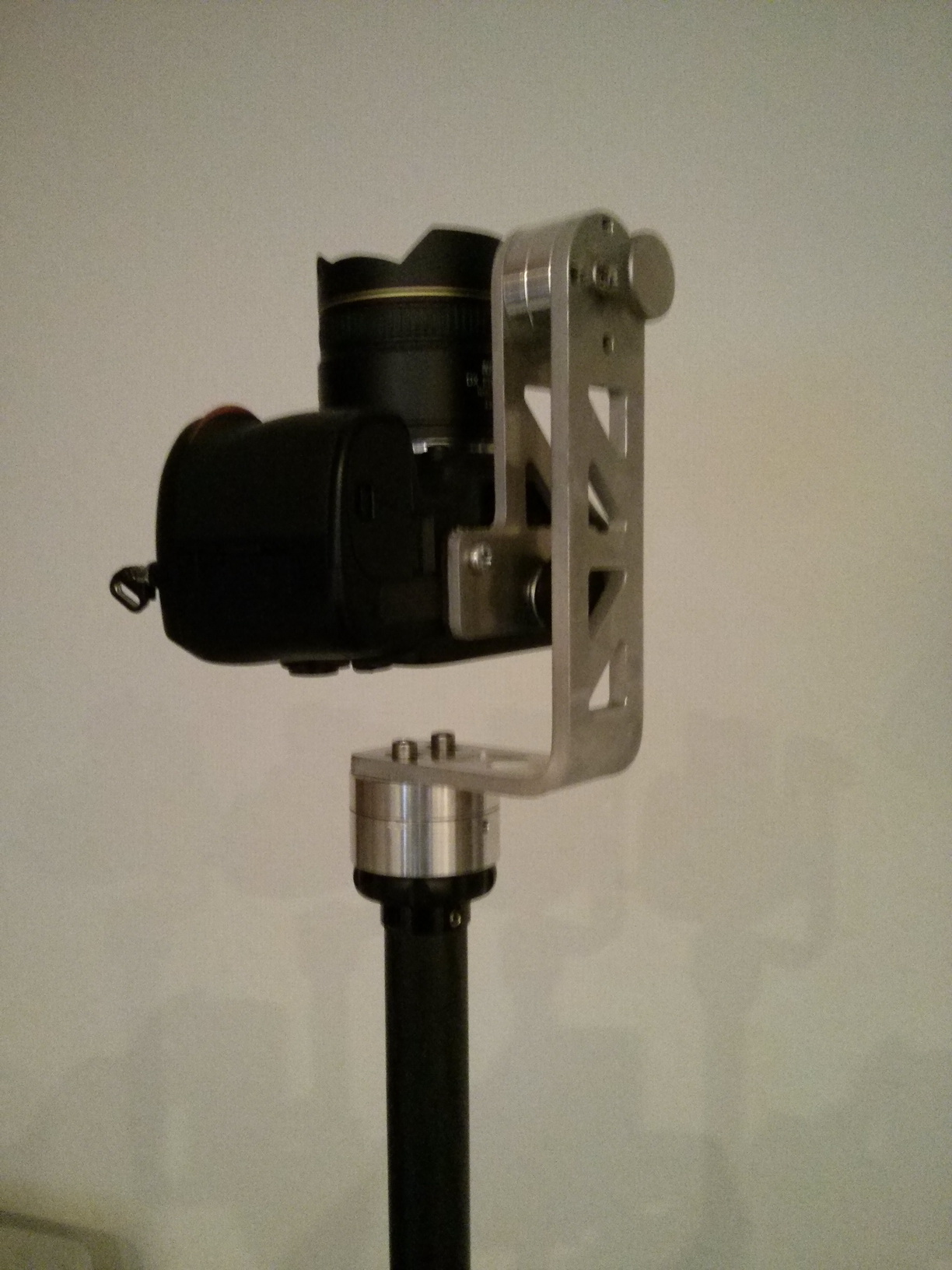

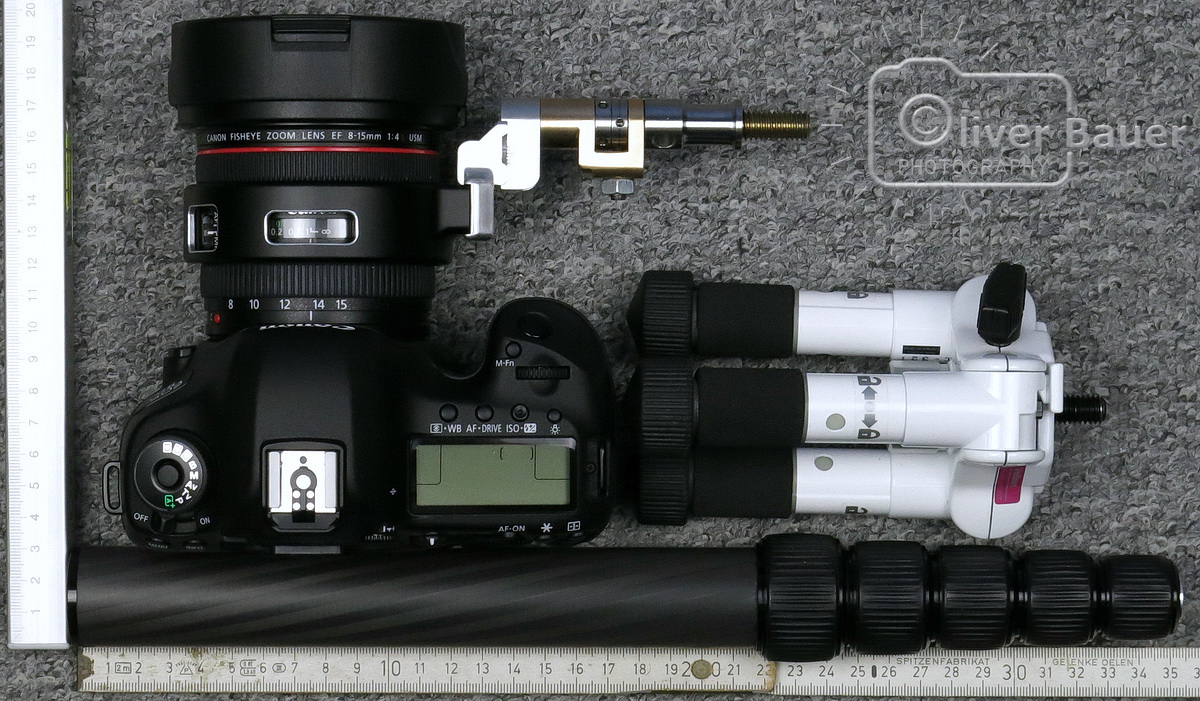

- Packmaß: L x B x H = 35cm x 20cm x 13cm
- H min.: 53cm (Boden bis Objektivachse, Einbein eingefahren)
- H max: 1,64m (Boden bis Objektivachse, Einbein ausgefahren)

Nachtrag (27.06.2015):
- zusätzliche Abschrägung zur Betätigung der GeLi-Arretierung
- Teile eloxiert und Skalenstriche weiß angemalt

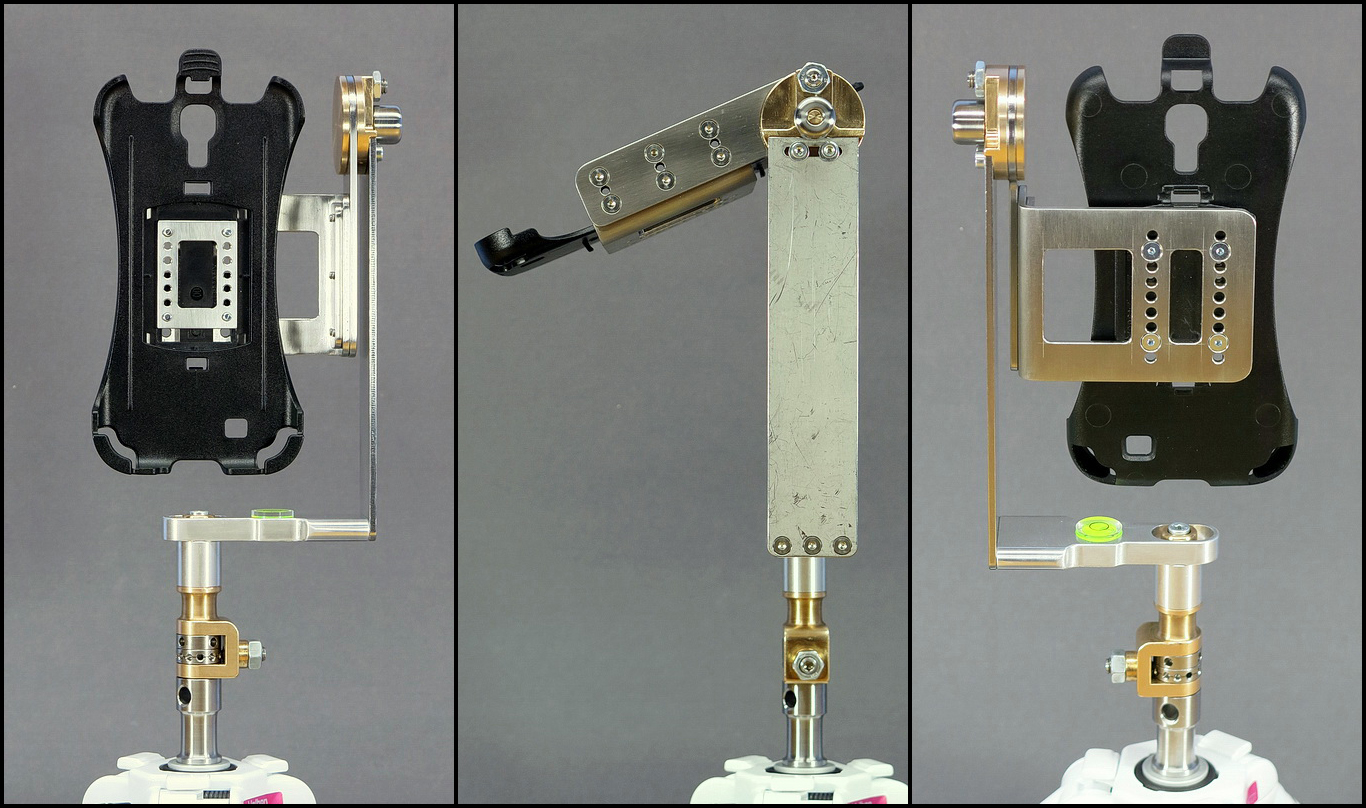

Smartfone-Adapter

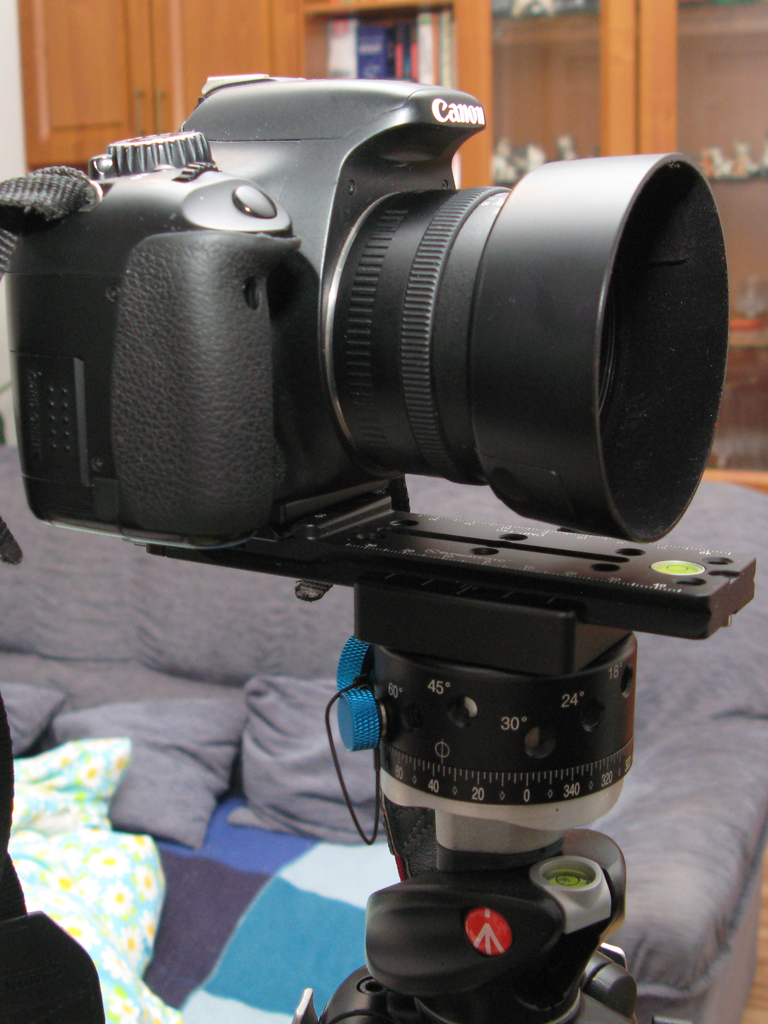

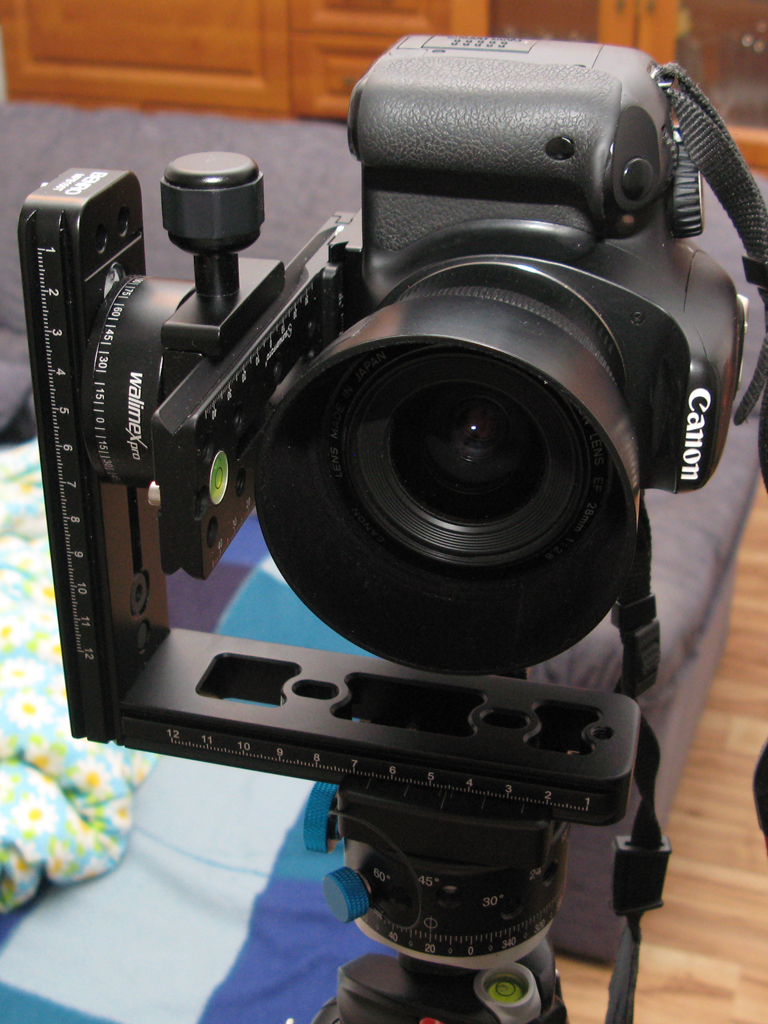

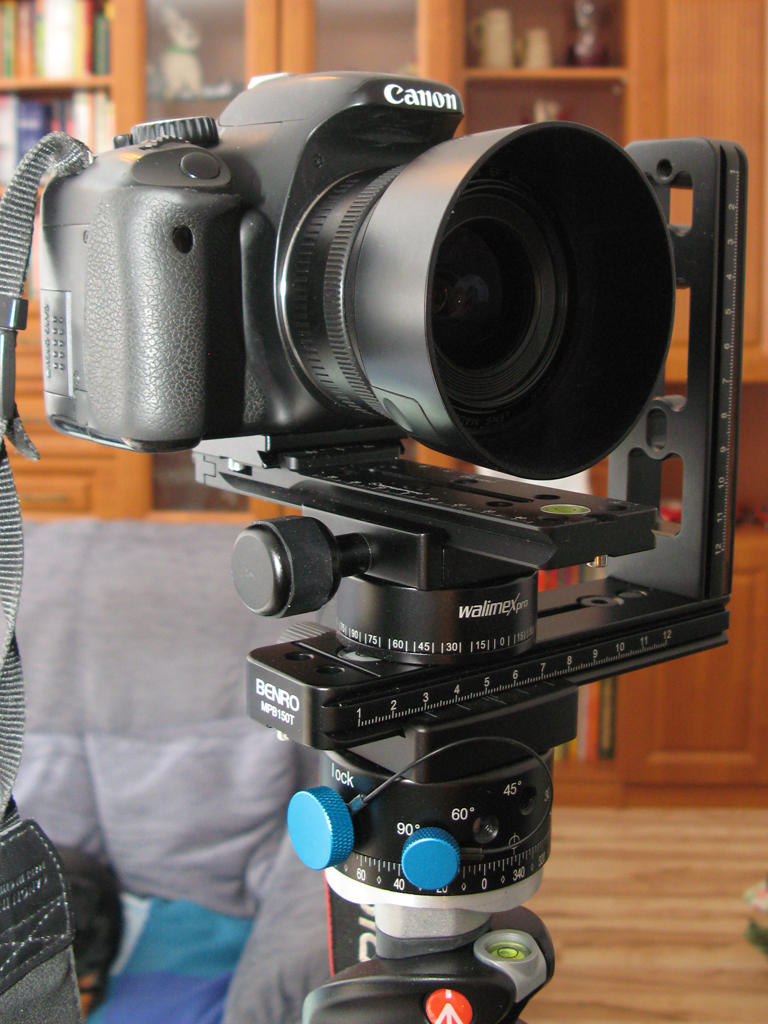

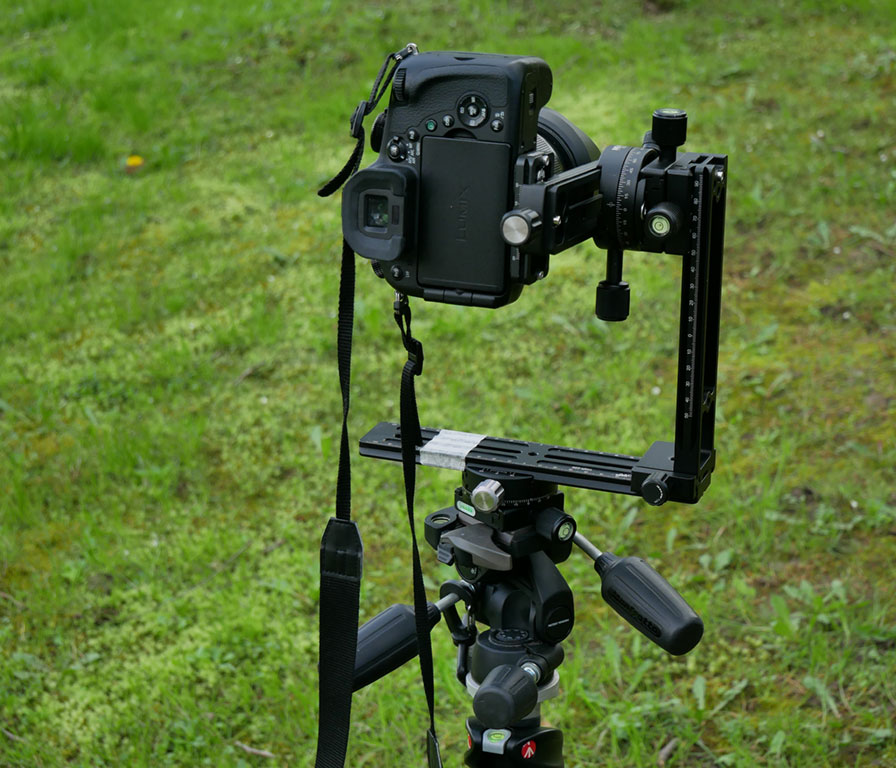

Hi Achimzwo

Zitat von »Achimzwo«

...auf vielfachen Wunsch

auf 2 fachen Wunsch um genau zu sein ;-) (Harald und ich hatten sich dafür interessiert)

Zitat von »Achimzwo«

Als ich dann festgestellt habe, dass das eine gute Erfindung ist...

Als Erfindung gilt meines Erachtens nur etwas Neues, das zuvor noch Keiner gemacht hat.

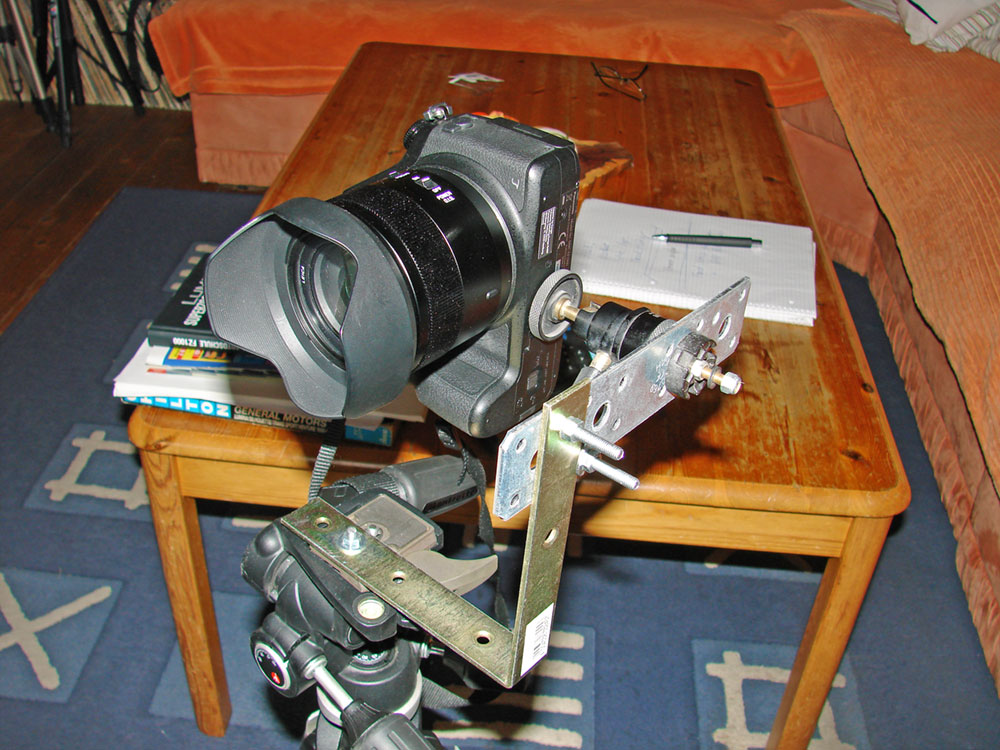

Nodalpunktadapter werden jedoch schon seit vielen Jahren in unterschiedlichsten Ausführungen in Hobbykellern gebastelt - nicht selten auch mit solchen Winkeln aus dem Baumarkt.
Insofern finde ich die Idee nicht neu. Aber interessant ist es immer wieder.

Danke für`s Zeigen

Gruß
Oli
