Hallo Thomas,

dem Bau meines Adapters gingen umfangreiche Überlegungen voraus. Diese kannst Du hier in aller Ruhe nachlesen.
Gerne kannst Du die Vorüberlegungen auch überspringen und direkt zum Bericht mit meiner Ausführung springen. Dort findest Du u.a. die Info`s zum Stand.

In diesem Thread hier sollen eigentlich, wie der Titel schon sagt, nur Bilder von Nodalpunktadaptern aller Art gesammelt werden.
Über Bilder mit Deinen bisherigen Gerätschaften sowie künftigen Eigenbau-Konstruktionen würde ich mich an dieser Stelle freuen.
Damit dieser "Ideeenpool" übersichtlich bleibt bitte ich aber darum (spezielle) Diskussionen ggf. in einen separaten neuen Thread auszugliedern.

Danke

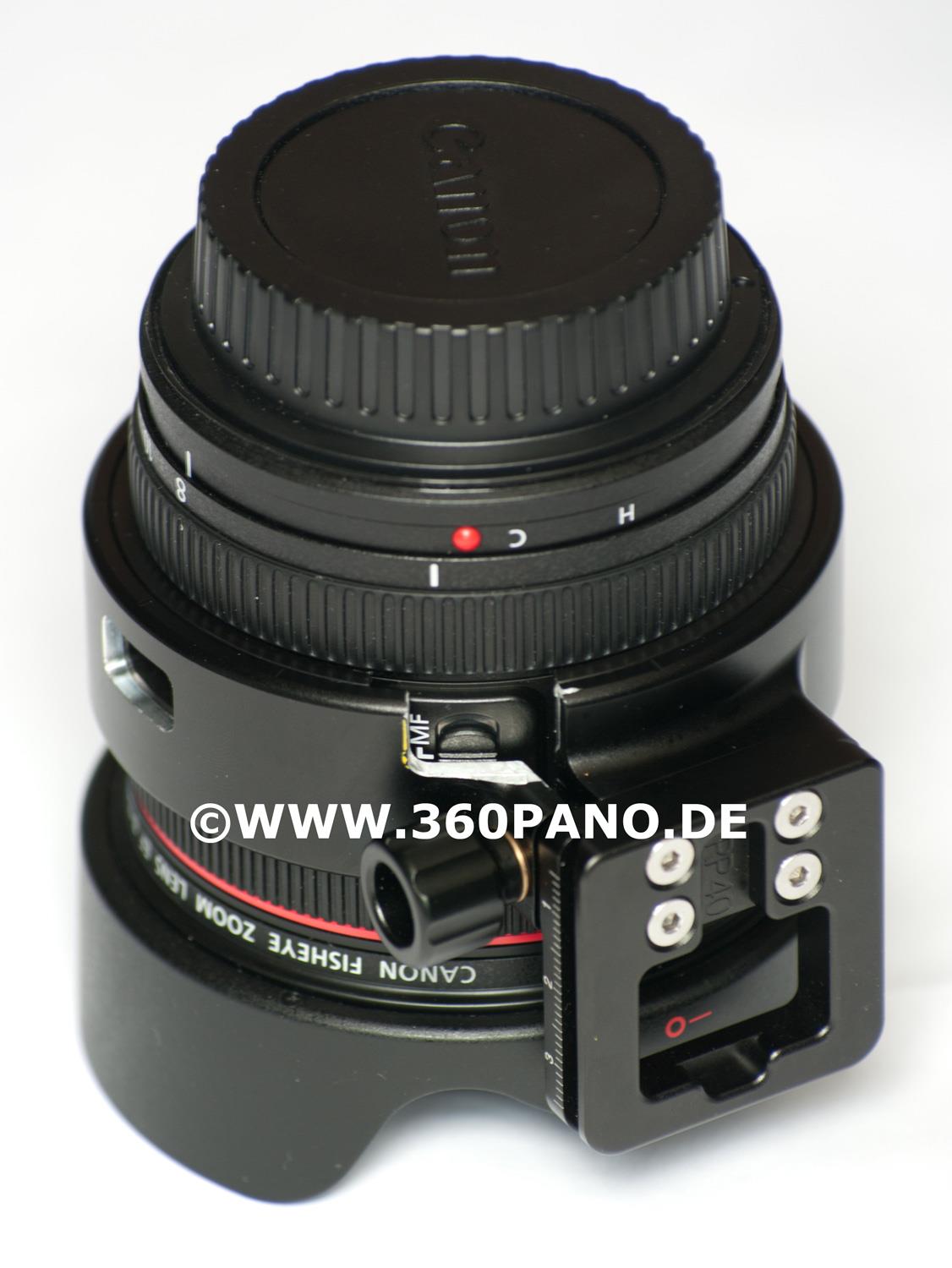

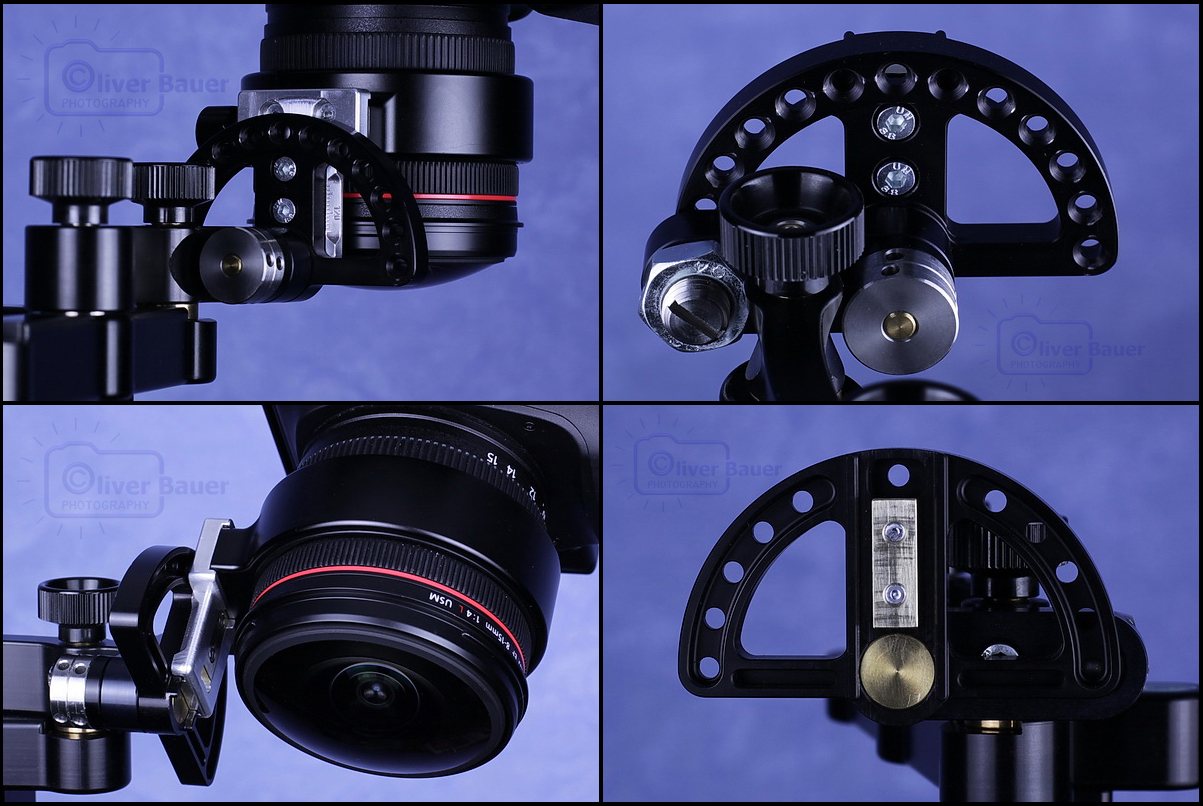

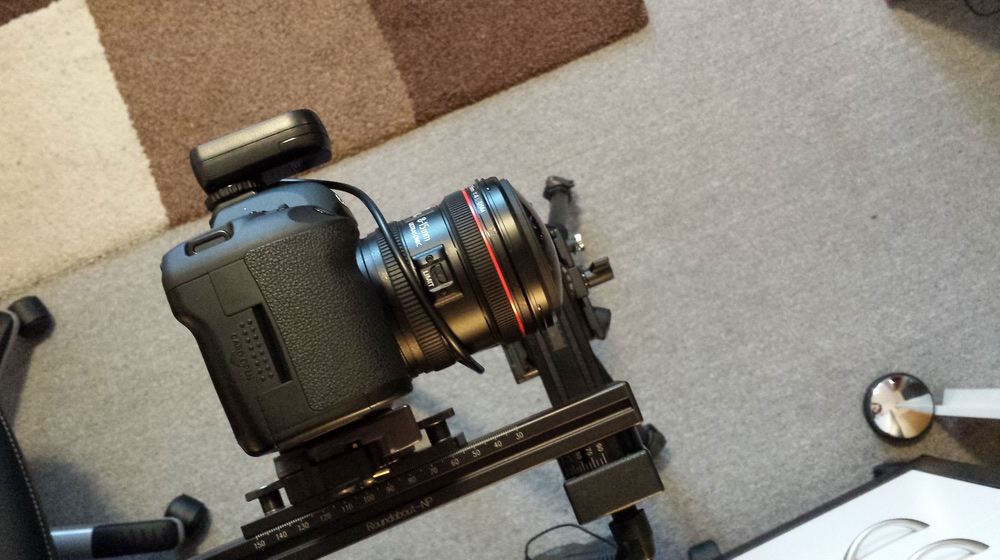

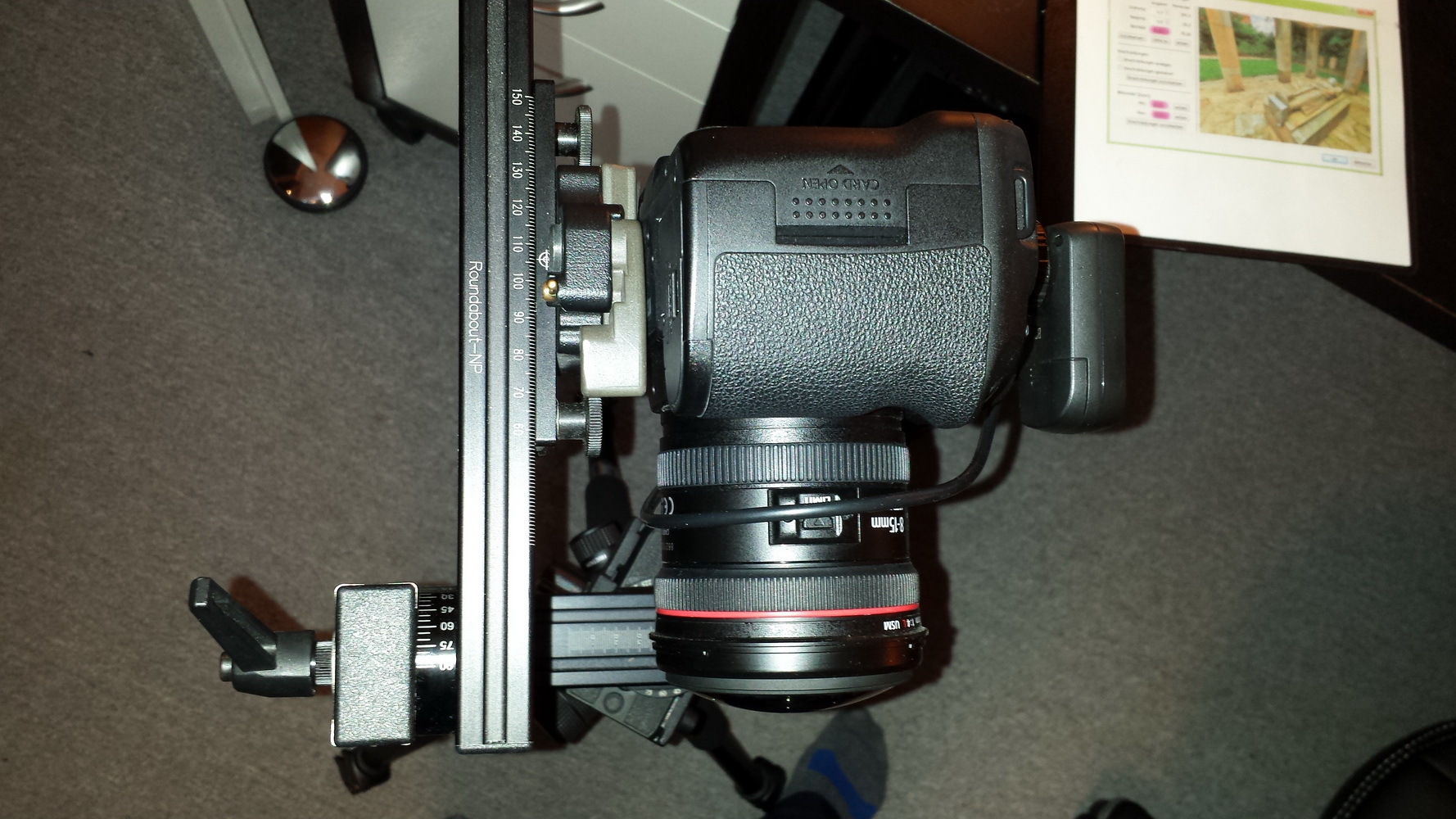

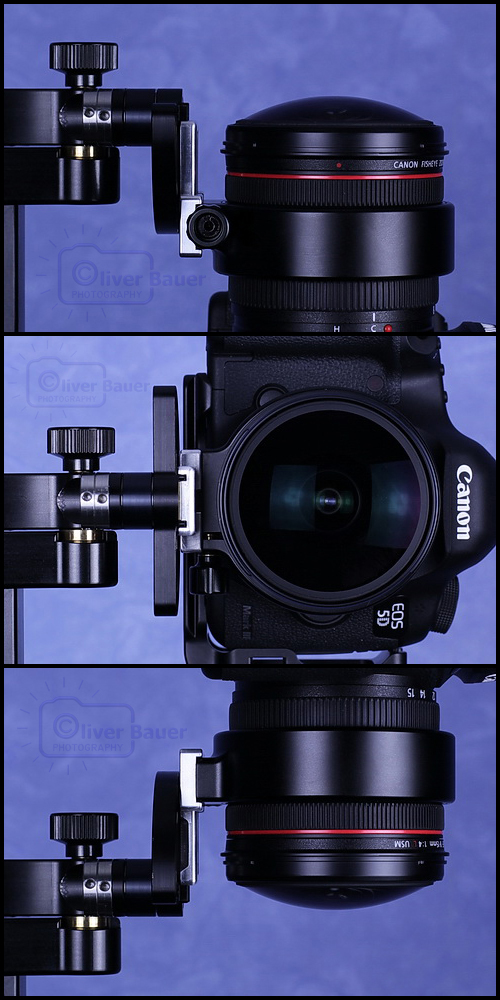

Canon 8-15mm mit Fanotec-Ringhalter an selbst entwickeltem NPA

Zitat von »Undertable«

Besonders interessant finde ich momentan die Ringbefestigung von Canon`s 8-15mm Fisch, bzw. Details wie etwa Einsätze im Klemmring, Innenansichten vom Klemmring, Ausfräsungen für Skala und Verstellringe...

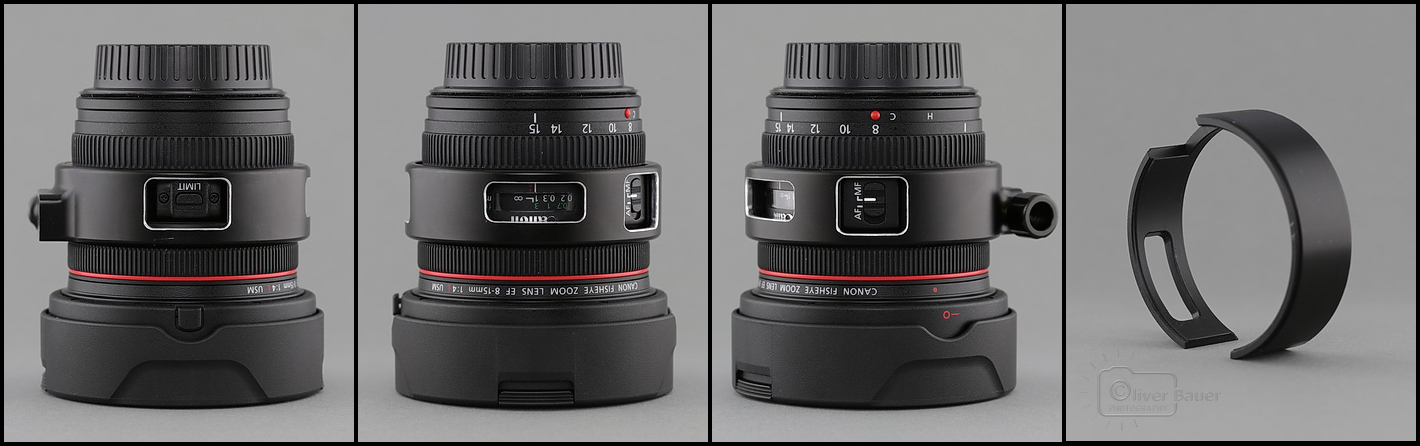

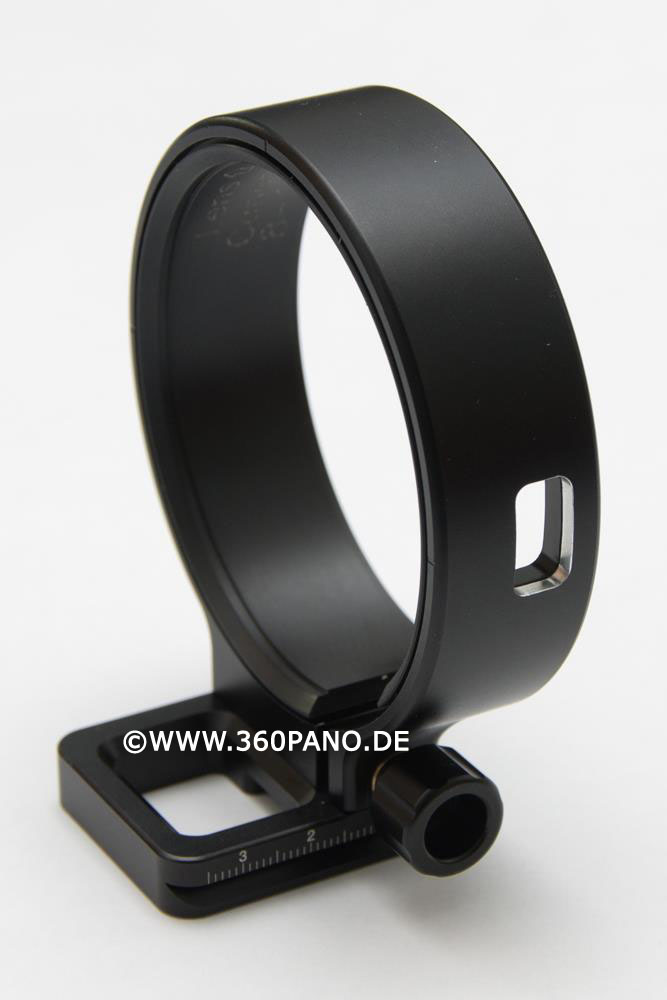

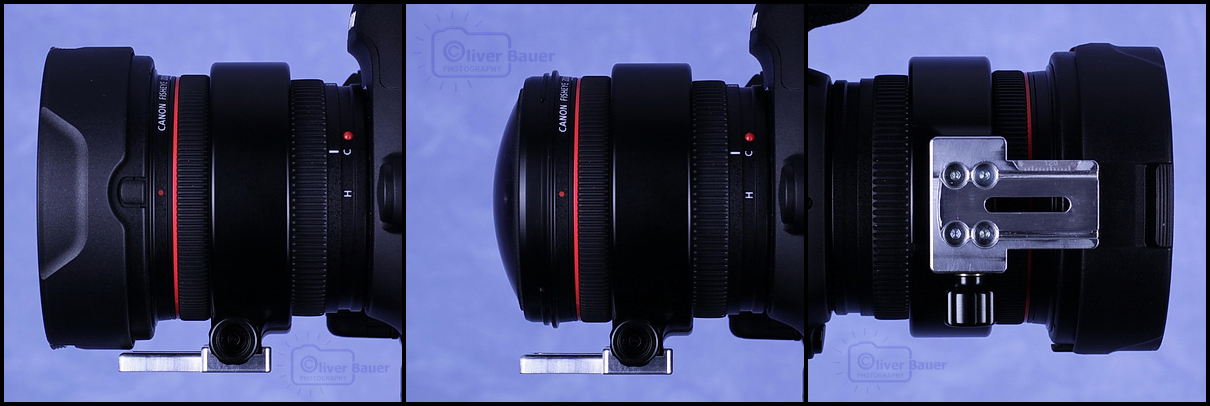

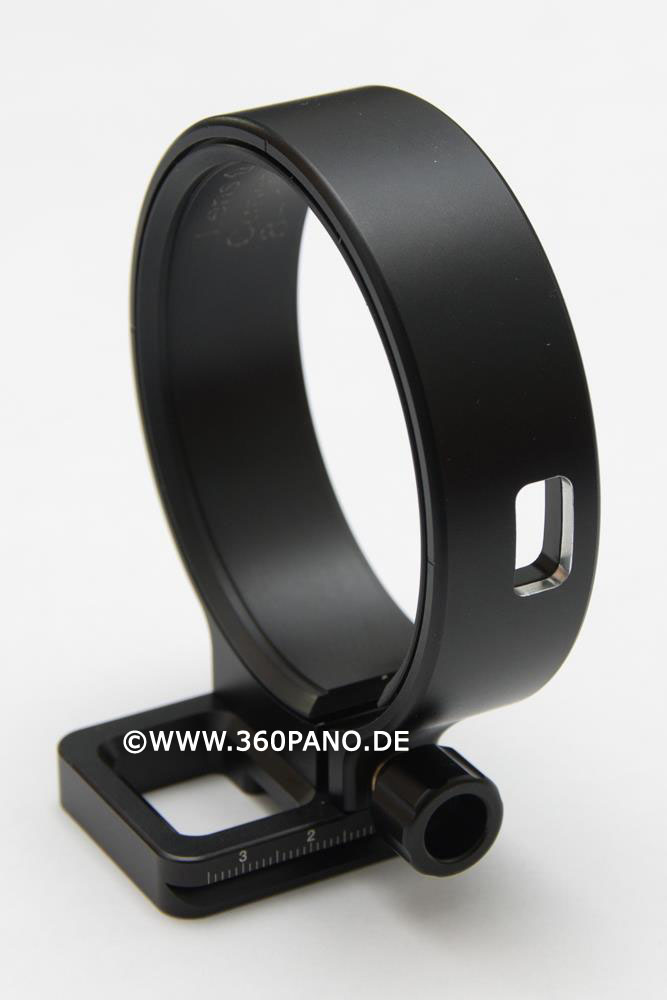

Fanotec`s genialer Ringhalter bearbeitet

Achtung:
Die hier abgebildeten Aussparungen sind für einen speziellen Panokopf vorgesehen.
Bei üblicher Benutzung auf einem Pole entspricht das Querformat-Montage!

Zitat

Die Aussparungen am Außenring sollte man natürlich mit Bedacht in der Winkelstellung platzieren in der man vor hat überwiegend damit zu arbeiten!

Hallo Mark

Zitat von »Mark«

Verrätst Du mir wer die Arbeit gemacht hat?

hab ich selbst raus gefräst und die Kanten mit der Nadelfeile abgerundet. Schade daß diese Löcher nicht im Originalzustand schon drin sind. Ich nehme an die Meisten wären bereit ein paar Euro mehr zu bezahlen und dafür im montierten Zustand die volle Kontrolle zu haben. Hab das als Verbesserungsvorschlag an NodalNinja geschickt, zur Weiterleitung an den Hersteller. Bin gespannt ob sich was tut.

Hallo Tobias,

ein bekannter Vorteil der Ringhalter ist daß man die Kamera nach Belieben darin drehen kann.
Die Aussparungen am Außenring sollte man natürlich mit Bedacht in der Winkelstellung platzieren in der man vor hat überwiegend damit zu arbeiten.
Ich beabsichtige den Ring überwiegend an diesem Adapter zu betreiben, wo das Objektiv im Hochformat montiert ist!
Auf dem Einbein kann ich das Objektiv trotzdem verwenden. Da Einbein bei mir aber die Ausnahme sein wird verzichte ich dort auf den Komfort der Aussparungen.

Nachtrag:
ich hab mir den Ring ohne Panoramakopf R1/R10 geholt und kann das jetzt nicht auf nen Pole montieren und ausprobieren. Bei üblicher Pole-Montage sollte aber die Ringanbindung nach unten zeigen. Für Hochformatmontage ergeben sich dann 2 Möglichkeiten.

Zitat

...im montierten Zustand die volle Kontrolle zu haben...

die volle Kontrolle hat man dann zugegeben nicht. Denn entweder der AF/MF-Schalter sitzt dann unten im Bereich der Ring-Anbindung wo man keine Öffnung anbringen kann oder 180° gedreht der Limit-Schalter. Letzteres ist vermutlich geschickter. Ob`s die Platzverhältnisse zulassen (Kollision Kamera) kann ich nicht beurteilen bzw. ausprobieren. Da kann vielleicht Mark was zu sagen?

hast Recht das verleitet zu falscher Annahme. Habe dem Beitrag mit den Bildern einen entsprechenden Hinweis hinzugefügt.

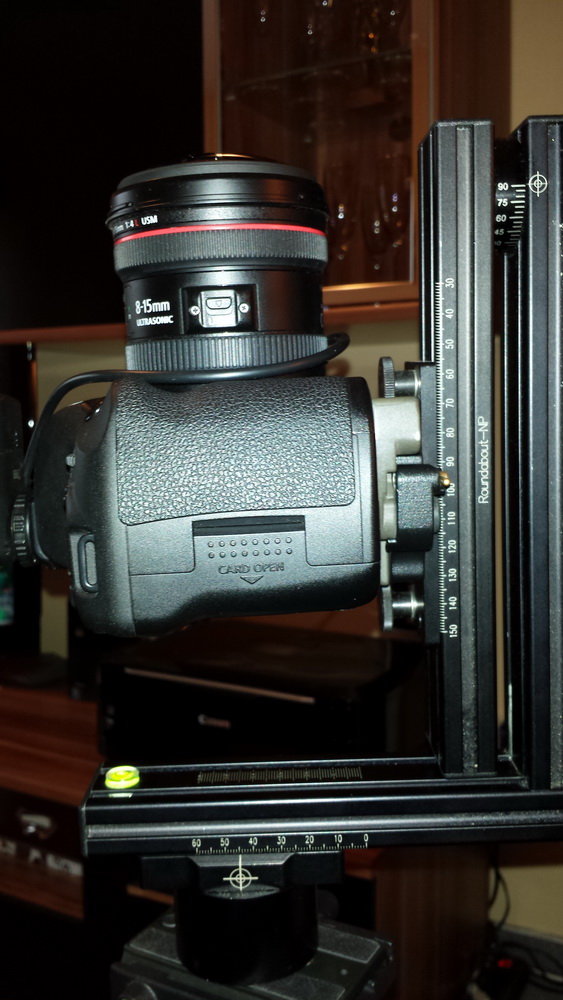

Danke für`s Zeigen Deiner Ausführung.

Wie wäre es wenn Du die Kamera um 180° im Ring drehst?
Ebenfalls im Hochformat wäre dann aber die Aussparung für den AF/MF-Schalter im oberen Bereich. Dort könnte man mehr aussparen und der Schalter wäre besser zugänglich. Die Entfernungsskala ließe sich auch noch gut frei machen. Einzig der Limit-Schalter wäre unten im Bereich der Ring-Anbindung aber damit könnte man sicherlich leben.

edit 1: Allerdings wäre dann das Kartenfach der Kamera unten. Vielleicht wolltest Du das nicht?
edit 2: Umsetzung: Link zum Beitrag

Zitat von »vollmtbi«

Klar kann man die Entfernungsskala Aussparungen größer machen aber für was? Man sieht was man sehen soll.

das habe ich nicht gemeint, sondern:

Zitat

...Aussparung für den AF/MF-Schalter im oberen Bereich. Dort könnte man mehr aussparen...

Ich betätige diese kleinen Schalterchen halt lieber mit der Fingerkuppe als daß ich sie mit dem Fingernagel hin- und herpuhlen muss.

Zitat

Die Entfernungsskala ließe sich auch noch gut frei machen

soll heißen daß sie in dieser Position nicht an die Ringanbindung angrenzt und sich dort eben (noch gut) frei- (nicht größer) machen ließe

Zitat von »Undertable«

...Hab das als Verbesserungsvorschlag an NodalNinja geschickt...Bin gespannt ob sich was tut.

scheinbar gibt es dort schon Überlegungen das Design zu ändern:

Zitat

Hi Oliver,

Thank you for your detailed email.
I can tell you that we are already considering a new design for the lens rings. Stay tuned for more news!

Regards,


Mauro Contrafatto
Customer Service Manager | Nodal Ninja

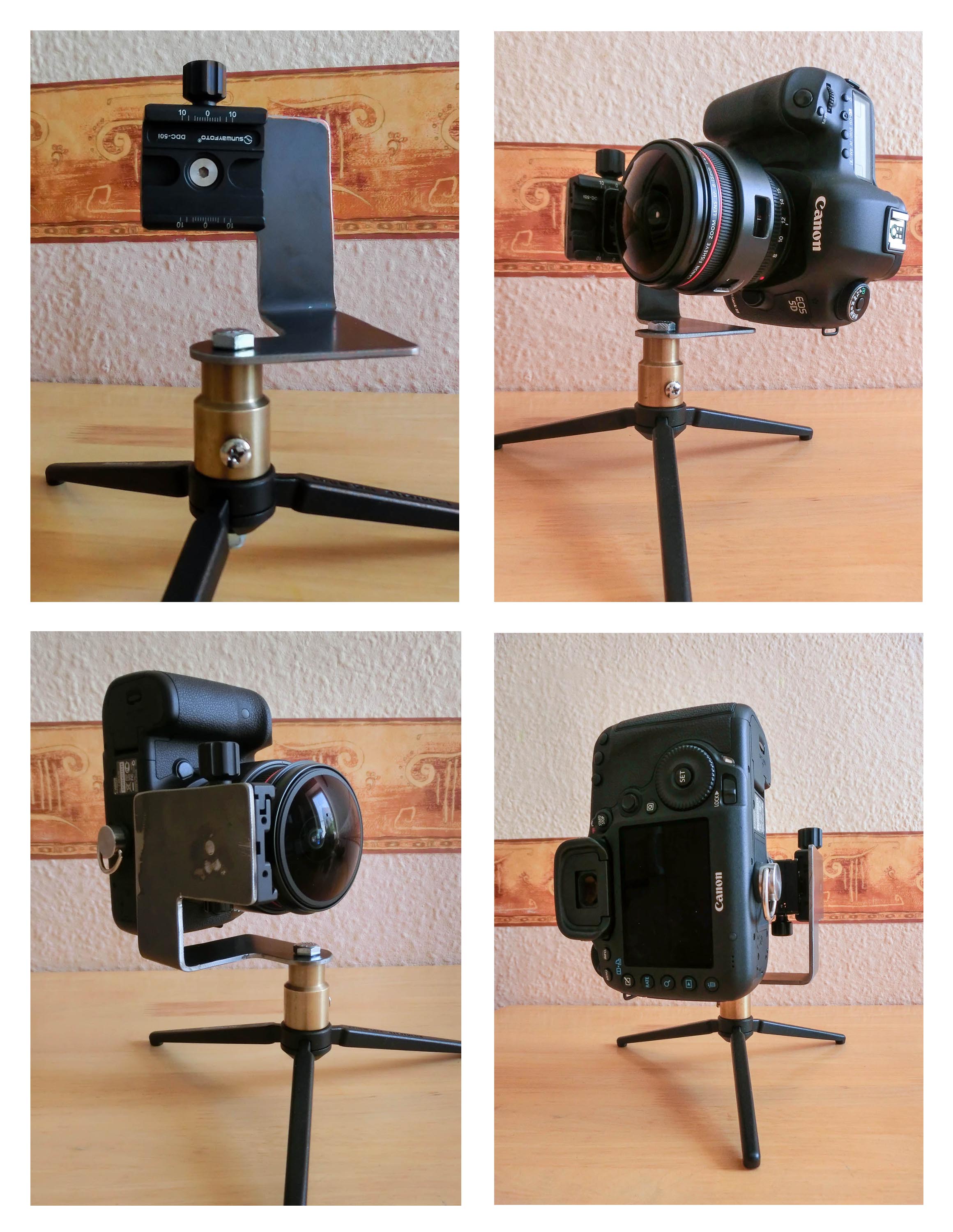

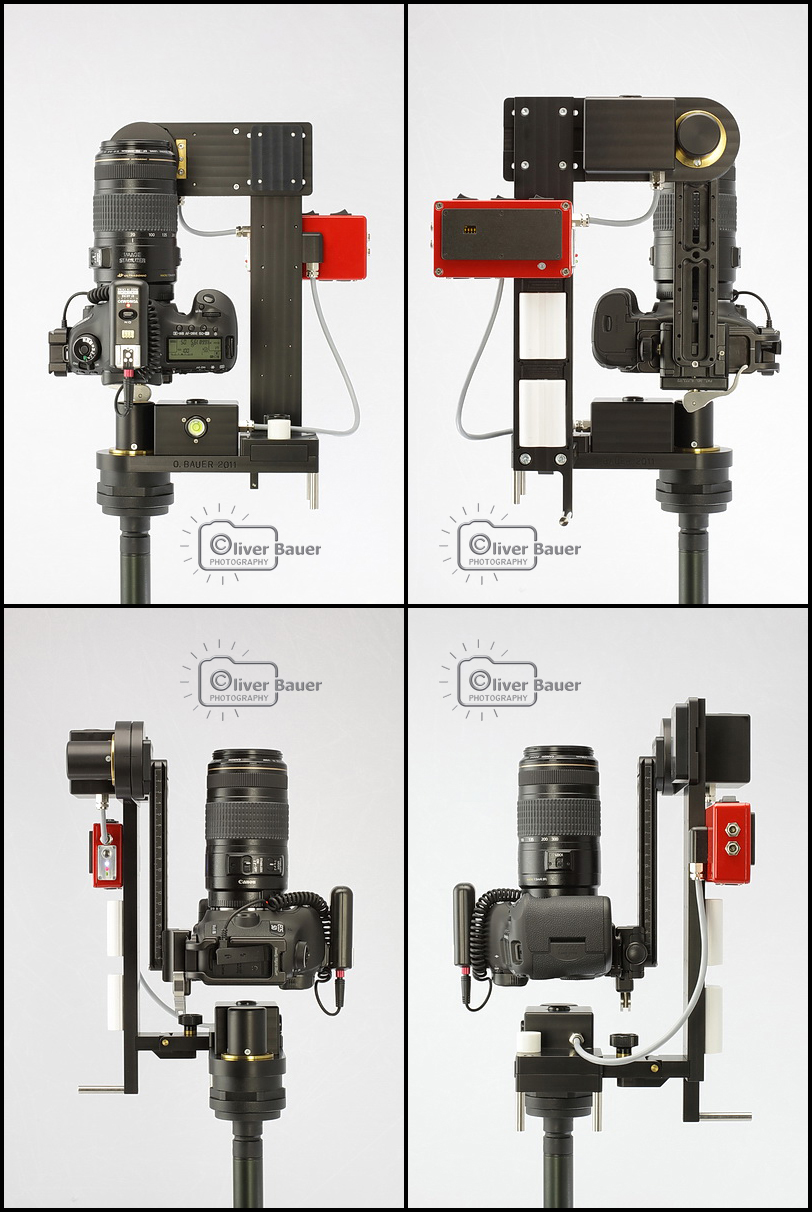

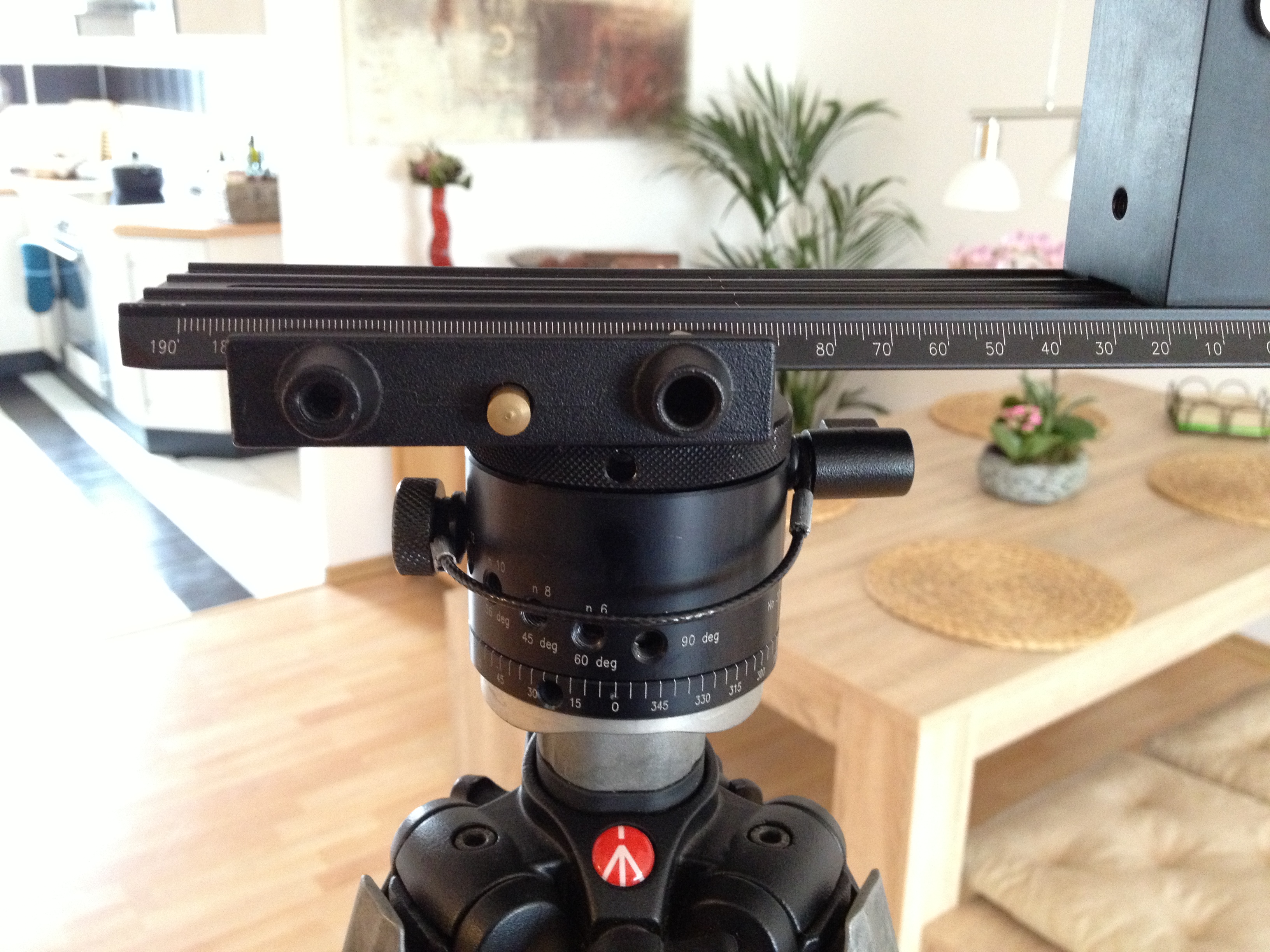

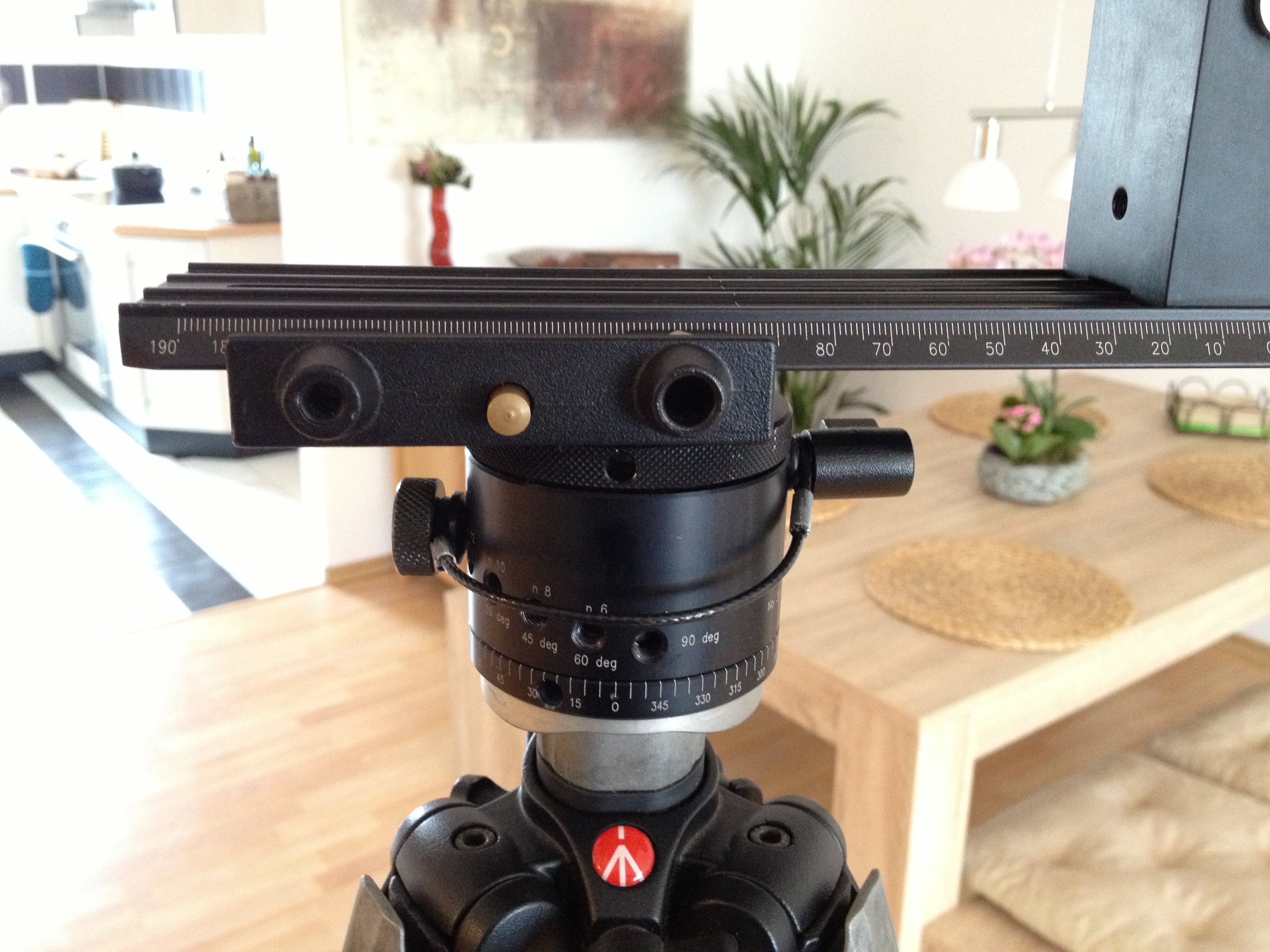

Mein Merlin-Umbau in seiner finalen Version:

Hallo Wolf,

um den Bilder-Pool hier schlank zu halten würde ich die Antwort gerne ausgliedern und Dich hierher umleiten.
Danke
