Natürlich habt ihr recht, dass man das Hauptaugenmerk auf die Ausrichtung des NPA legen sollte. Es ist nur so dass ich mich nicht an euch gewandt hätte, wenn ich mir nicht sicher gewesen wäre, dass ich den NPA sauber eingestellt habe. Ich habe gestern und heute den NPA auf die meine neue Kombination Oly E-30 + Zuiko 8mm Fisheye eingestellt. Dabei war ich so gründlich, wie man nur sein kann. Zuerst habe ich den Winkel und dessen Befestigung auf dem Kopf ausgerichtet. Der Novoflexwinkel hat ein Kreuz, auf dass man mit dem mittleren AF-Feld zielen muss. Um den Winkel möglichst genau einstellen zu können, habe ich ein 50er Makro an's Gehäuse geschraubt. Die Ausrichtung der Schiene für vertikales Schwenken habe ich an drei unterschiedlichen Motiven mit Liveview und 10x Lupe durchgeführt. Ich kam immer zum gleichen Ergebnis. Gestern Abend bin ich dann noch in einem Buch über das E-System auf konkrete Maße für die Nodalpunkteinstellung unterschiedlicher Oly-Gehäuse und Zuikos gestoßen. Darin standen wertvolle Information wie z.B., dass bei Oly die Sensorebene 38,85 mm hinter dem Bajonett liegt, das Stativgewinde bei der E-30 sich 4 mm hinter der Sensorebene befindet und der Nodalpunkt beim Zuiko 8 mm Fisheye bei 92 mm liegt. Daraus resultiert, dass sich der Nodalpunkt bei meiner Kombination für die angesprochochene Achse 96 mm vor dem Mittelpunkt des Stativgewindes befindet. Ich habe dann heute die Kamera mit Objektiv und Schiene vermessen und das Ergebnis mit meinem experimentell ermittelten Wert verglichen. Die Abweichung betrug lediglich 0,15 mm. Was hat das Ganze jetzt gebracht? Überhaupt nichts! Obwohl ich scheinbar den NPA so genau eingestellt habe, treten nach wie vor die gleichen Stichingfehler auf, wie ich sie auch uvor mit einem anderen Gehäuse/Fisheye hatte. Auffällig ist, dass die Fehler nach oben hin größer werden und unten quasi nicht vorhanden sind. Nachdem ich in PTGui den ersten Durchlauf mit Automatikfunktion gemaht habe (Allign Images) und anschließend den Optimizer laufen lasse, sieht das Ergebnis eigentlich immer ganz gut aus. Die Werte entsprechen immer in etwa genau dem, was ich als Bild angehangen habe. Trotzdem habe ich diese massiven Stichingfehler, die das Ergebnis in meinen Augen unbrauchbar machen. Die Idee die Quellbilder bereitzustellen, finde ich ganz gut. Heute werde ich wohl nicht mehr dazu kommen, aber hoffentlich morgen.

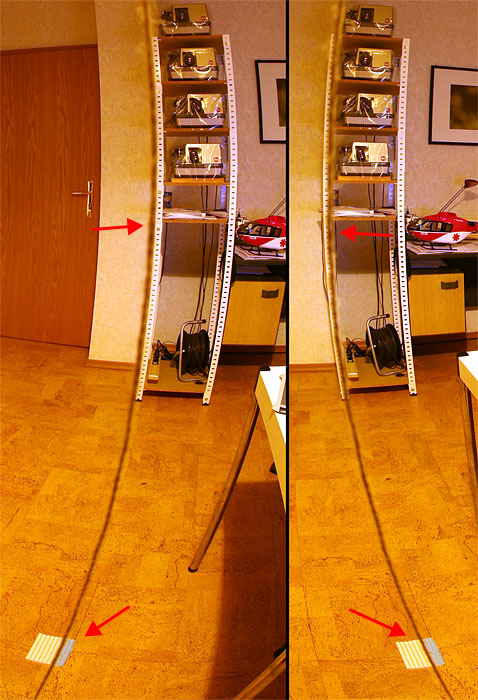

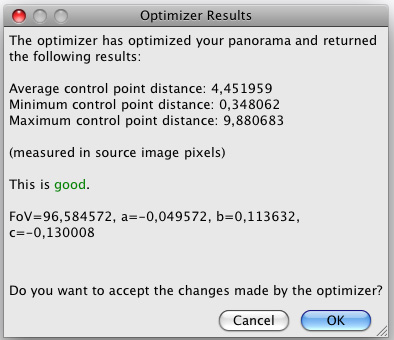

Juhu, ich habe den Fehler gefunden und alle Stichingfehler beseitigt. Wie ich bereits in einem vorherigen Post erwähnt hatte, ist mir aufgefallen, dass die Stichingfehler oben im Bild stärker auftreten und unten fast nicht vorhanden sind. Bei genauerem überlegen kam ich dann zu der Meinung, dass der Fehler in der Montierung liegen muss. Bei genauem hinsehen ist mir dann aufgefallen, dass sich der obere Panoramateller am Winkel des NPA leicht verkantet hatte und oben etwa 0,5 mm abstand. Nachdem ich das behoben hatte und nochmals meinem Nodalpunkt bei 60° überprüft und um weniger als 0,5 mm korrigiert hatte, habe ich noch mal ein Probepano gemacht. Leider war ich etwas entäuscht. Das Ergebnis war zwar etwas besser, aber nicht so wie ich es mir erhofft hatte. Dann habe ich im Optimizer von PTgui die Option "Minimize lens distortion" von "heavy" auf "heavy + lens shift" umgestellt. Das war der ausschlaggebende Punkt!!! Der Optimizer hat mir danach bei vollständig automatisch ermittelten Kontrollpunkten eine "average controllpoint distance" von 1,12... Pixel ermittelt. Juhu, geschafft ! Ab jetzt gibt's von mir hoffentlich mehr schöne Panos, als blöde Fragen ;-)

Das ist im Grunde recht einfach. Die Schwalbenschwanzklemmungen der Panoramateller haben eine Strichmarkierung und die Schienen eine Skala mit mm Markierungen. Beide treffen aufeinander, sodass man die Einstellung sehr gut ablesen kann. Ich habe das Panorama der Apotheke auch noch mal mit der neuen Einstellung für den Optimizer gestiched. Das Ergebnis ist für meine Ansprüche perfekt. Einen Stichingfehler kann ich nicht mehr erkennen. Das Ergebnis habe ich bereits hochgeladen. Damit ihr nicht mehr den alten Link suchen müsst, könnt ihr diesen verwenden. So kann ich's auf der Website der Apothekenbesitzer veröffentlichen lassen.

Zitat von »Jürgen Schrader«

Es hilft durchaus, wenn man die Software ein bißchen kennt, die man verwendet. Der Optimizer ist nicht ganz ohne

Für mich ist die gesamte Panoramafotografie ja noch Neuland. Ich mache das erst ca. 6 Wochen und das ist mein zweites Pano. Ich habe nur Vorkenntnisse bezüglich Fotografie und Photoshop.  Nodalpunkt, PTGui, PHP, HTML, KRpano, XML, etc. ist alles Neuland für mich. Es ist schwer genug gewesen, sich das bei der wenigen Freizeit und der Kürze der Zeit selbst beizubringen. Da kann man nicht gleich alle Funktionen der Tools beherschen.
