Hallo zusammen,
ich habe nach dieser (http://rosaurophotography.com/html/PS4.html#Two_nadir_images.) Methode versucht mein Nadirbild zu erstellen. Meine Bilder habe ich mit folgender Hardware augenommen:

• Dreibeinstativ

• NodalNinja5 direkt auf das Stativ befestigt

• Nikon D200 ohne BG

• Sigma 10-20 auf 10mm eingestellt


Ich habe zuerst das Staitv versucht ins Wasser zu stellen. Nach der Libelle vom NN war das ja fast ein hoffnungsloses Befangen. Denke, dass die sehr ungenau ist. Dann habe ich das Ganze mit meiner Aufsteckwasserwage (für den Blitzschuh) ausgerichtet. Zuerst die unterste Schiene...fast perfekt...dann die Cam drauf und die Wasserwaage in den Blitzschuh gesteckt...hier war das Ergebnis genau so gut, wie bei der untersten Einheit..also ziemlich genau im Wasser.
Nun habe ich mein erstes Bild geschossen. Die Cam hat hierzu komplett nach unten gezeigt (Wasserwage i.O.). Danach um 180° gedreht und das 2. Bild erstellt.
Als ich dann diese beiden Bilder in Photoshop übereinander gelegt habe (das oberste um 180° gedreht) bin ich fast vom Stuhl geflogen. Ein erheblicher versatz ist zu erkennen, so dass es sehr schwierig ist, ein sauberes Nodalbild zu erstellen.
Ich steh total auf der Leitung und kann mir nicht vorstellen, wo hier die Fehlerquelle liegen soll.
Hat vielleicht jemand einen Tipp für mich?
Danke schon mal.

creez Sveni

P.S.: Der Nodalpunkt ist selbstverständlich nach x-Versuchen jetzt korrekt eingestellt :-)

Zitat von »pano-toffel«

Hallo Sveni,

die gabze Aurichterei mit der Wasserwaage hat mit einem sauberen Stitchergebnis gar nichts zu tun.
Was genau hat denn nicht gepasst? Das Stitchen? Oder die Photoshop-Bearbeitung?

Was ist denn so schlimm daran, wenn zwei Bilder gegeneinander versetzt sind? Solange keine Parallax-Verschiebungen da sind, gibt es doch kein Problem.
Wenn sie doch da sind, stimmt die Einstellung Deines Adapters nicht.

Zeig doch mal die beiden Bilder!

Mir geht es noch gar nicht um das Stitchen!!!
Ich möchte zunächst ein sauberes Nadirbild.
Und wenn diese Bilder zu stark versetzt sind, dann kann ich das Stativ per maske nicht sauber entfernen bzw. zumindest den NodalNinja...die Stativbeine sind ein weiteres Ptroblem.

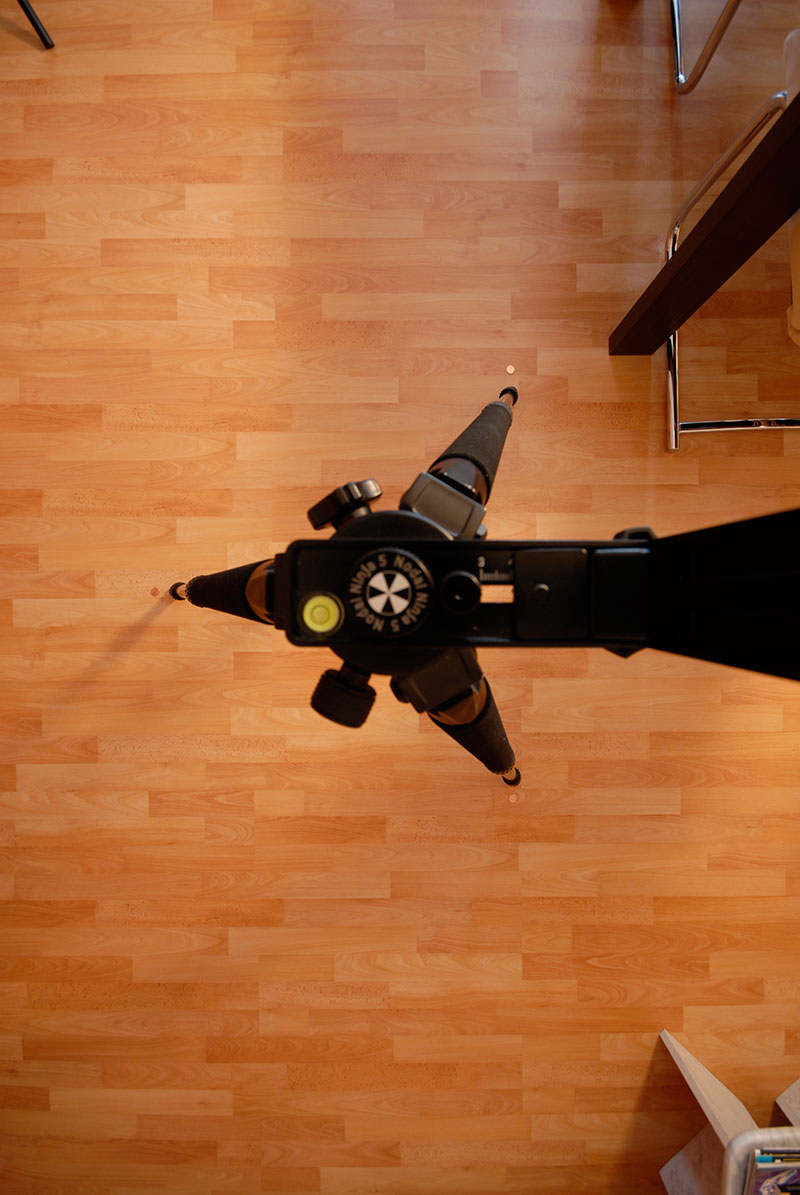

Anbei die beiden Bilder-...
...und warum soll meine Ausrichtung mit der Wasserwaage nichts brinten???

Zitat von »pano-toffel«

Hallo Sveni,

Du kannst das Stativ mit dem Nodalpunktadapter so schräg hinstellen wie Du willst. Bei einem sauber eingestellten NN5 wirst Du immer ein nahtlos stitchbares Ergebnis bekommen. Die Wasserwaage ist lediglich eine kleine Hilfe, um den Horizont im Panorama per Ankerbild ausrichten zu können. Das kann PTGui aber auch ganz einfach nachträglich.
Der NN5 muss in sich stimmen, und das tut er bei Dir nicht; das beweisen Deine beiden Bilder. Die Einstellung der waagerechten Schiene ist falsch. Die Kamera muss auf jeden Fall näher zum Mittelpunkt geschoben werden. Ich schätze, dass es mindestens zwei Millimeter sein müssen.
Danach solltest Du die Einstellung des oberen Armes auch noch einmal genau prüfen, denn die obere kann nicht genau sein, solange die untere versetzt arbeitet.

Du hast Dich etwas missverständlich ausgedrückt, dass die Bilder gegeneinander versetzt sind. Genauer gesagt hast Du einen ausgeprägten Parallaxenversatz zwischen Vordergrund und Hintergrund (Stativ und Parkett).




Also nochmal ran ans NN5-Justieren!

Merci für die Info. Es kann aber nicht sein, dass die untere Schiene falsch eingestellt ist. Wenn ich durch den Sucher schaue (bei nach unten ausgerichteter Kamera), dann ist mein mittleres Fokusfeld direkt über dem NN-Kreuz. Also muss er eigentlich im Endeffekt korrekt sein..:-/ ...zumindest bei Brennweite 10mm. Wenn ich auf 20mm gehe hast Du wieder recht....aber das ist auch an dem System, was ich grad absolut nicht kapiere...

creez Sveni

Grmpfff.....ok...hab's verstanden...werde dann morgen noch mal das ganze von vorne machen. So langsam möchte ich endlich mal produktiv mit diesem Ding arbeiten

Ich dreh hier grad echt durch....ich bekomme nicht hin, dass ich keinen Versatz in dem Boden habe.
Ich habe noch mal die waagrechte Schiene ausgerichtet, so dass bei dem Bildtest diese beiden übereinander liegen und das NN-Fadenkreuz mittig ist. Es war nun nur noch eine vertikale Verschiebung zu erkennen. Die Richtung der horizontalen Schiene war ok. Allerdings ist hier zunächst ein Versatz im Boden deutlich erkennbar. So nun den Nodalpunkt bei der oberen Schiene ermittelt...danach noch mal zur Kontrolle die untere Schiene getestet...und was ist....es stimmt diese auf einmal nicht mehr. Aber es kann doch nicht sein oder? Es ist doch ein Unding, so eine ständige Wiederholung der Tests bis beide Schienen stimmen. Ich blick das Problem absolut nicht.
creez

nein....ich vermute so langsam, dass der NN im A... ist...obwohl neu gekauft.....

Zitat von »pano-toffel«

Worauf gründest Du die Vermutung?
Ist was verbogen, nicht parallel oder aus dem rechten Winkel?

Evtl eine Kombi aus allem.....
es ist doch nicht normal, dass ich schon Tage versuche das Ding einzurichten.....
1. ich habe alles soweit ins Wasser gestellt....fast perfekt würde ich sagen
2. beim Test der horizontalen schiene kann ich zwar die Bilder übereinander legen, so dass die waagrechte Pos stimmt, aber der Rest versetzt....gibts hierzu eine plausible Erklärung???...vielleicht bin ich zu doof dafür....

Zitat von »pano-toffel«

Die Beschreibung Deiner Vorgehensweise ist nicht ausführlich und präzise genug, um daraus eindeutige Schlüsse zu ziehen. Was mir überhaupt nicht einleuchtet, warum Du jedesmal die Wasserwaage ins Spiel bringst. Die braucht man für die Einstellung des NN5 nicht.

Vielleicht ist es ganz gut, wenn Du Dich mit einem Pano-Kollegen zusammsetzt, um die Einstellungen zu zweit zu machen. Leider steht in Deinem Profil nicht, aus welcher Gegend Du kommst.

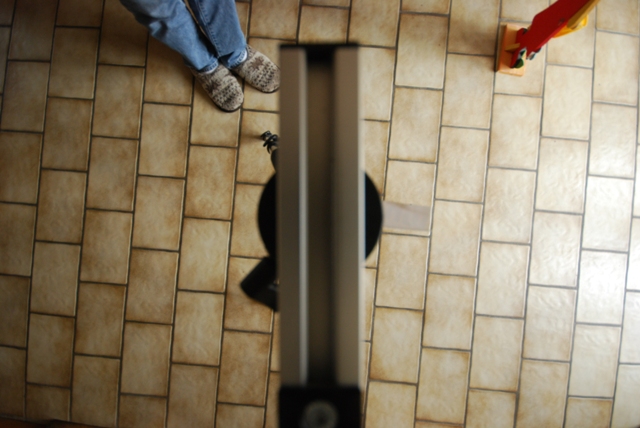

Wenn Du nun meine neuen beiden Bidler hernimmst und diese in PS übereinander legst sieht man, dass in X die Bilder passen (zumindest das NN-Kreuz) ind in Y (also 90° zu dieser Richtung) ist im Kreuz ein Versatz zu erkennen. Des weiteren stimmt auch das Laminat nicht (Versatz der beiden Bilder). Und die Bilder leigen exakt übereinander.
Das untere Bild ist das Ausgangsbild. Für das obere habe ich den NN um 180° gedreht. Anschließend beide Bilder in PS übereinander gelegt. Das obere (wo 180° gedreht aufgemommem war) habe ich um 180° rotiert, damit ich die gleiche Blickrichtung für beide Bilder habe
