Hallo,

ich habe mir für einen anderen Zweck einen Merlin Kopf geholt und dann nach etwas Lesen hier im Forum festgestellt, dass er sich ja auch gut zum Panos machen eignet.
Da ich meine Besfestigungen alle auf Arca umstellen will, kam mir die Idee, dass auch mit dem Merlin zu machen.

Ausgesucht habe ich mir dazu folgende Teile von Sunwayfoto angeregt durch Crohammers Erfahrungsbericht :
Klammer(Höhe 16mm)
Schiene (Höhe ??? 21mm?, keine Angabe auf Homepage - jedoch werden für diese Schiene 16mm angegeben wozu noch 5mm für die Klammer kommen würden)
RRS B5D2 (Höhe 10mm?, keine Angabe auf Homepage)

Zusammen ergibt das 47mm wovon jedoch wieder etwa 10mm in der Klemme verschwinden dürften (=37mm)
Ich weiss, dass die Schiene für Fisheye-Aufnahmen zu lang ist, aber kürzen geht ja immer...

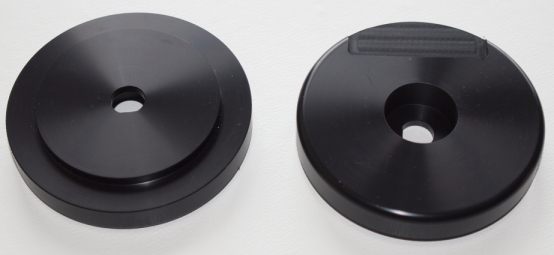

Die Befestigungsschraube des Arms würde ich in der runden Klammer verschwinden lassen, diese hat ein Loch in der Mitte, welches sich aufbohren lassen sollte.

Leider ist das ganze ca 5mm zu hoch für meine 5D2, nach weiterer Recherche fand ich diese Schiene(offenbar ein Nachbau hiervon), welche nur 14mm hoch ist, aber leider keine mm-Gravur hat. Zumindest sollte es damit aber gerade so hinhauen. Was sagt ihr dazu?
Gibt es andere Lösungen für große Kameras wie die 5D2 mit Arca Klemmen und Schienen? Ich konnte auch auf Autopano.net keine finden.

Grüße
DomeShot

Ich hatte auch die Idee die Schiene fest mit der Merlin Fassung zu verschrauben und eine Doppelklammer zu verwenden, aber dann benötigt man diese um 90° gedrehte Klammer, welche dann 30mm statt 22mm hoch ist, somit kommt man auf 16mm (Schiene) +30mm (Klammer) +10mm Platte - 10mm (2x5mm die in den Klammern verschwinden) = 46mm und ist somit noch dicker als mit meiner Lösung. Ausserdem dürfte deine Lösung schneller unten anstoßen, bei meinem Vorschlag ist die Schiene weiter vom Arm entfernt.

Grüße
DomeShot

Mit dieser Platte ginge das natürlich, ein wichtiger Grund Arca kompatible Systeme zu benutzen ist für mich jedoch die RRS B5D2 Platte, welche auf Grund ihrer Form absoluten Schutz gegen jegliches Verdrehen der Kamera auf der Platte bietet.
Die Idee einen Objektivring zu verwenden gefällt mir nicht so, da ich mich dann auf eine Linse beschränken muss, oder eben für jede Linse einen separaten Ring fertigen müsste (was im übrigen auch meine handwerklichen Fähigkeiten übersteigen dürfte).

Eine völlig anderer Ansatz wäre dieser hier (Post 9), man könnte den Arm auf diese Weise nicht nur verlängern, sondern auch um ein paar cm seitlich versetzen, ich habe mir das an meinem Kopf bereits angeschaut. Leider fehlt mir das Werkzeug bzw. Geschick um einen solchen Verlängerung mit Versatz zu basteln. Möglich sollte es aber ohne weiteres sein, die Anschlüsse sind nur am Plastikgehäuse verschraubt und die Kabel im Inneren haben ein paar cm Luft.

Danke für den Hinweis, dass auch die Sunway Platten einen Verdrehschutz bieten.

Ein ganz neues Gehäuse wäre ja gar nicht nötig, man müsste nur ein Zwischenstück dort einsetzen dort wo der Arm an die Grundplatte angeschraubt ist. Ich denke das wäre gar nicht sooo aufwendig.

Am sinnvollsten wäre wohl die Schiene mit integrierten Klammer zu verwenden, da man so den maximalen Abstand der Schiene zum Arm hat. Wenn Du vorhast immer das 50mm Objektiv zu verwenden, kannst Du die Schiene ja auch fest mit der Scheibe Verschrauben, da Du ja keine Möglichkeit zum Verschieben benötigst. Das wäre immer noch einer einfacher als extra einen Schelle für das 50er zu entwerfen. Bei Bedarf könnte man sich auch verschiedene vorgebohrte Schienen für die jeweiligen Linsen /Abstände bereithalten. Alternativ könnte man Schiene mit unterschiedlichen Löchern zu versehen, beispielsweise 15, 50 und 85mm. Das wäre zweifelos eleganter, aber ich weiss nicht ob ob man so einfach die Schiene nach Belieben perforieren kann.
Die Schrauberei fände ich trotzdem nervig, deshalb ja der (wohl unerfüllbare) Wunsch nach einer Arca-Klammer auch für die Schiene.

Die Idee mit der Blende ist nicht verkehrt aber a) viel zu aufwändig (IMHO) und b) die Mechanik wird zu dick auftragen, sodass man wieder wieder zuviel Abstand vom Arm hat.

Und, was sagt dein Bekannter dazu den Arm per Zwischenstück zu verlängern bzw. nach aussen zu versetzen?

Zitat von »crohammer«

Ich muss noch was korrigieren! Die DPG-210 Schiene von SUNWAYFOTO ist 200mm lang und 10mm dick. Sie kann auf beiden Seiten befestigt werden hat aber nur EINEN Schwalbenschwanz!

Ich habe gerade nochmal das Beispiel mit der dünneren Schiene durchgerechnet, wenn man die DPG 210 direkt auf die Disk schraubt kommt man auf:
10mm Kameraplatte+22mm Klammer+10mm Schiene - 10mm (2x5mm Verschwinden in den Klammern) = 32mm - wenn man noch 4mm für die Disk am Merlin Arm annimmt, hat man 36mm (was immer noch 3-4mm zu wenig für meine Kamera sind, aber für Deine reichen könnte).

Grüße
DomeShot

Und gibt's was neues?

Zitat von »DomeShot«

Und gibt's was neues?

Einmal versuch ich es noch.
Die Sache ist, dass ich gerne die Möglichkeit hätte Kamera im Hochformat für Pano Aufnahmen und im Querformat für Video nutzen zu können.

Grüße
DomeShot

Zitat von »crohammer«

Paar mm geht auch ohne Mod indem man einfach nur zwei statt vie Schrauben verwenden. Habe das nicht selber versucht aber mal im Autopano Forum gesehen.

Ich habe es gerade gemacht und damit ~6mm gewonnen.
Wenn ich mich nicht verrechnet habe sollten die Teile wie in Beitrag #1 aufgeführt passen, wenn es möglich ist in die runde Klammer von unten ein Loch von 3-4mm für die Mutter zu bohren. Weiss jemand ob das mit der Feststellschraube der Klammer kollidiert?

Bevor ich anfange die Krone zu versägen, kann mir jemand sagen wieviele mm es vom Zentrum des Merlin bis zur Mutter des oberen Arms sind? Sollten ja etwa 70mm sein...

Grüße
DomeShot
