Montag, 20. Juli 2009, 20:22

Der Nodalpunktadapter zum Selberbauen

Der Nodalpunktadapter zum Selberbauen

habe ich heute entdeckt
ist vieleicht für den einen oder anderen interesant

http://www.tramon.de/fotozubehoer.htm?gc…CFdMWzAoddE6gBQ


mfg
achim
Afrika Panoramen - USA-Panoramen - Deutschland Panoramen- bei www.panorade.de

pa.ul

Mega-User

Beiträge: 728

Wohnort: Bonn

  • Private Nachricht senden

2

Montag, 20. Juli 2009, 20:40

RE: Der Nodalpunktadapter zum Selberbauen

Zitat von »Panorade«


ist vieleicht für den einen oder anderen interesant


na dann kaufe ich lieber Meterware im Profilshop um 7.- Euro lfm und mit gescheiten unsichtbaren Verbindern ...

z.B. bso-gmbh.de

Nachtrag: Zitat von der Webseite
"markieren wir den Winkelsteller mit einer provisorischen Gradeinteilung ...
Wir raten aber dazu, "Ihre" Markierungen dann dauerhaft auf dem Winkelsteller anzubringen ... am einfachsten mit entsprechend platzierten Kerben. Nehmen Sie dafür einfach eine kleine Schlüsselfeile, oder ... wenn vorhanden ... eine kleine Trennscheibe an einer Dremel."

ich lach mich weg ... nicht mal die kleine Schlüsselfeile wird mitgeliefert

aber man kann ja den hochwertigen Inbus beim Dorfschmied eintauschen ... pruuusst ...
knapp vorbei ist auch daneben ...

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »pa.ul« (20. Juli 2009, 20:50)

Rollrasen

Fortgeschrittener

Beiträge: 96

Wohnort: erlangen

Beruf: streuner

  • Private Nachricht senden

3

Montag, 20. Juli 2009, 21:07

RE: Der Nodalpunktadapter zum Selberbauen

Zitat von »Panorade«

Der Nodalpunktadapter zum Selberbauen

habe ich heute entdeckt
ist vieleicht für den einen oder anderen interesant

http://www.tramon.de/fotozubehoer.htm?gc…CFdMWzAoddE6gBQ


mfg
achim
danke.vieleicht teste ich das mal.

Panorade

Mega-User

  • »Panorade« ist der Autor dieses Themas

Beiträge: 458

  • Private Nachricht senden

4

Montag, 20. Juli 2009, 21:54

Zitat von »pa.ul«

ich lach mich weg ... nicht mal die kleine Schlüsselfeile wird mitgeliefert aber man kann ja den hochwertigen Inbus beim Dorfschmied eintauschen ... pruuusst ...



Sicher hast du das Teil ja schon ausprobiert

Ich denke mann sollte auch anderen eine Chance geben und dann fair seine Meinung abgeben
Manche sind hier auch ( z.B. Bernd mit Eigenbauten) unterwegs, dem einen gefällt dies dem anderen das

MFG Achim
Afrika Panoramen - USA-Panoramen - Deutschland Panoramen- bei www.panorade.de

pa.ul

Mega-User

Beiträge: 728

Wohnort: Bonn

  • Private Nachricht senden

5

Montag, 20. Juli 2009, 22:13

Eigenbau

Zitat von »Panorade«


Sicher hast du das Teil ja schon ausprobiert

Ich denke mann sollte auch anderen eine Chance geben und dann fair seine Meinung abgeben


das Teil nicht, aber aus Aluprofil einen Panohead gebaut ...

und daher:
der Preis ist sowas von heftig für die paar Stückchen Aluprofil, deshalb der Hinweis auf einen Profilshop, wo es das Material zu einem Bruchteil des Preises gibt und dazu anständige Verbinder anstelle der Monsterblöcke, dann wird aus dem Selbstbau eine preiswerte Lösung

ps:
im dslr-forum gibt einen Fred für einen Selbstbau, da braucht man kein überteuertes Angebot wahrnehmen

- openhardware ist was feines -
- opensoftware auch -

denn da teilen Leute ihre Kenntnisse und Fähigkeiten zum Wohle aller ...
knapp vorbei ist auch daneben ...

hbo1944

Mega-User

Beiträge: 663

  • Private Nachricht senden

6

Dienstag, 21. Juli 2009, 07:27

Zitat von »pa.ul«

und daher: der Preis ist sowas von heftig für die paar Stückchen Aluprofil, deshalb der Hinweis auf einen Profilshop, wo es das Material zu einem Bruchteil des Preises gibt


Vorsicht bitte
spätestens dann, wenn manch einer aus der Truppe sich die Profile heimerkermäßig abgesägt hat,
wird ihm aufgehen, warum die fertig abgelängten Profile so teuer sind.
Wenn diese Profile in der Industrie eingesetzt werden, sind sie mit speziellen Kreis-Sägen abgelängt
oder sogar an den Enden plan und rechtwinklig überfräst worden.
Die auf den Abbildungen zu sehenden Winkelverbinder deuten allerdings auch auf die Probleme beim sauberen Trennschnitt hin.
Um diese wird ein Heimwerker auch nicht herumkommen.
http://www.panorama-fabrik.de

pa.ul

Mega-User

Beiträge: 728

Wohnort: Bonn

  • Private Nachricht senden

7

Dienstag, 21. Juli 2009, 08:00

da hat der Heimwerker zwei Optionen

Zitat von »hbo1944«


Vorsicht bitte
spätestens dann, wenn manch einer aus der Truppe sich die Profile heimerkermäßig abgesägt hat,
wird ihm aufgehen, warum die fertig abgelängten Profile so teuer sind.
Wenn diese Profile in der Industrie eingesetzt werden, sind sie mit speziellen Kreis-Sägen abgelängt
oder sogar an den Enden plan und rechtwinklig überfräst worden.
Die auf den Abbildungen zu sehenden Winkelverbinder deuten allerdings auch auf die Probleme beim sauberen Trennschnitt hin.
Um diese wird ein Heimwerker auch nicht herumkommen.


A - der Metaller um die Ecke und ein paar Euro in die Kaffeekasse
B - richtig abgelängt bestellen, dann liegt ein Schnitt etwa bei 2 €

ps: ich schneide meine auf einer Kappsäge mit Metallblatt - ohne überfräsen ...
knapp vorbei ist auch daneben ...

Tom!

Mega-User

Beiträge: 1 066

  • Private Nachricht senden

8

Dienstag, 21. Juli 2009, 08:06

Die Dinger erinnern mich an einen undurchdachten (der Kameraanschlag und die Rückversetzung fehlen) "Nachbau" meines NA-4, den ich ab 2002/2003
für eine kurze Zeit an die Teilnehmer meiner Kugelpanoseminare und andere Interessierte verkauft habe.

Zitat von »hbo1944«

spätestens dann, wenn manch einer aus der Truppe sich die Profile heimerkermäßig abgesägt hat, wird ihm aufgehen, warum die fertig abgelängten Profile so teuer sind.


Ja, das rechtwinklige Kürzen war mit meinen Kellermitteln und den vier Daumen ein echtes Problem. ;-)
Da ich aber eh einen fitten Handwerker für die Aluplatten brauchte, war das dann damit auch gelöst.
Ich habe damals trotzdem auch die Winkel eingesetzt, weil es stabiler aussah. (Das Auge ist mit.)
Tom!
Der "Fotolehrgang im Internet" www.fotolehrgang.de
Panoramen und Aufnahmetechnik www.langebilder.de
Workshops (Kugelpanorama u.a.) Die Fotoschule

hbo1944

Mega-User

Beiträge: 663

  • Private Nachricht senden

9

Dienstag, 21. Juli 2009, 10:02

Zitat von »pa.ul«

A - der Metaller um die Ecke und ein paar Euro in die Kaffeekasse B - richtig abgelängt bestellen, dann liegt ein Schnitt etwa bei 2 € ps: ich schneide meine auf einer Kappsäge mit Metallblatt - ohne überfräsen ...


wenn man weiß, auf was es ankommt, ist es auch kein Problem.
Wer es nicht weiß, setzt u.U. den Rohmaterialeinkauf in den Sand.
Daher hatte ich versucht, auf eventuelle Probleme hinzuweisen.
Meine Einwände kommen nicht nur so aus dem blauen Dunst heraus.
Ich habe solche misslungenen Versuche schon selber gesehen.
(Nein, nicht meine eigenen ;-)
http://www.panorama-fabrik.de

pa.ul

Mega-User

Beiträge: 728

Wohnort: Bonn

  • Private Nachricht senden

10

Dienstag, 21. Juli 2009, 10:10

Zitat von »hbo1944«


Ich habe solche misslungenen Versuche schon selber gesehen.
(Nein, nicht meine eigenen ;-)


zwei mal abgesägt und immer noch zu kurz ...

jeder bezahlt irgendwo irgendwann sein Lehrgeld ...

wer hat deins bekommen ?
knapp vorbei ist auch daneben ...

hbo1944

Mega-User

Beiträge: 663

  • Private Nachricht senden

11

Dienstag, 21. Juli 2009, 11:48

Zitat von »pa.ul«

Zitat von »hbo1944«


Ich habe solche misslungenen Versuche schon selber gesehen.
(Nein, nicht meine eigenen ;-)


zwei mal abgesägt und immer noch zu kurz ...

jeder bezahlt irgendwo irgendwann sein Lehrgeld ...

wer hat deins bekommen ?


hmmm...?

Systemmeldung:"Der Benutzer »pa.ul« möchte keine Nachrichten empfangen."
Frage an den Systembetreiber: warum bekommt man die Information erst, wenn man 25 Seiten getippt hat, und diese abschicken möchte?
Wäre es da nicht praktischer, das Symbol für PM wäre links im Feld des Benutzers garnicht vorhanden?


http://www.panorama-fabrik.de

SpatteL

Neu im Forum

Beiträge: 1

  • Private Nachricht senden

12

Montag, 20. September 2010, 18:02

Winkelwinkel? Rundwinkel?

Hallo,
erst mal sorry, das ich den alten Thead ausgrabe, meine suche hat aber keine anderen gezeigt.

Ich habe auch vor mir einen Nodalpunktadapter zu bauen.
Als Vorbild dient mir der TraNodal "3D MAXI" von Tramon.

http://www.tramon.de/nodal_anleitung.htm

Auf dieser Seite sieht man ganz unten das Vorletzte Bild einen, wie es Tramon nennt "Winkelsteller".
Wo bekommt man so etwas bzw. wie ist die korrekte Bezeichnung eines solchen Winkels?
Hab da über google nix gefunden. Wäre geil, wenn mir da jemand weiter helfen kann.

MfG

hbo1944

Mega-User

Beiträge: 663

  • Private Nachricht senden

13

Dienstag, 21. September 2010, 11:29

Zitat von »SpatteL«

Hallo,
erst mal sorry, das ich den alten Thead ausgrabe, meine suche hat aber keine anderen gezeigt.

Ich habe auch vor mir einen Nodalpunktadapter zu bauen.
Als Vorbild dient mir der TraNodal "3D MAXI" von Tramon.

http://www.tramon.de/nodal_anleitung.htm

Auf dieser Seite sieht man ganz unten das Vorletzte Bild einen, wie es Tramon nennt "Winkelsteller".
Wo bekommt man so etwas bzw. wie ist die korrekte Bezeichnung eines solchen Winkels?
Hab da über google nix gefunden. Wäre geil, wenn mir da jemand weiter helfen kann.

MfG



den "Winkelsteller" gibt es sicher beim Hersteller/Lieferanten der AluProfile
http://www.panorama-fabrik.de

panoramarx.de

Super-User

Beiträge: 264

Wohnort: Hannover

  • Private Nachricht senden

14

Mittwoch, 22. September 2010, 20:41

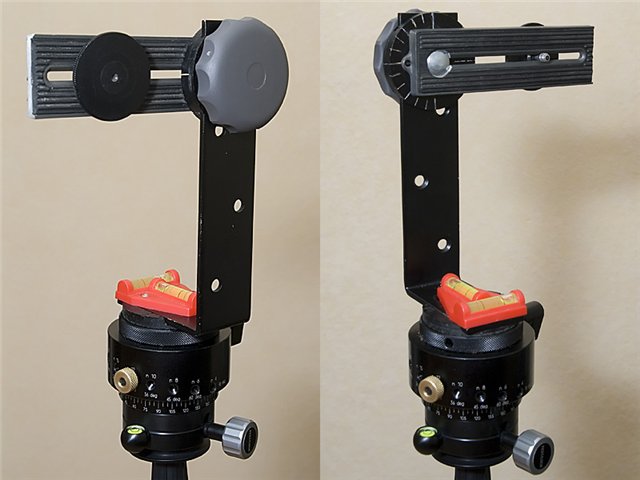

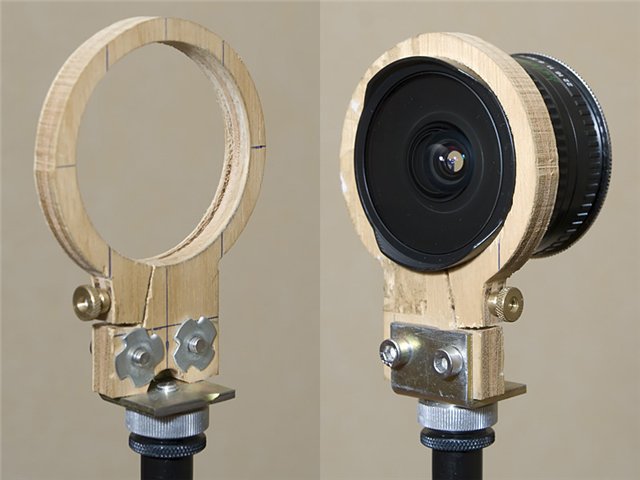

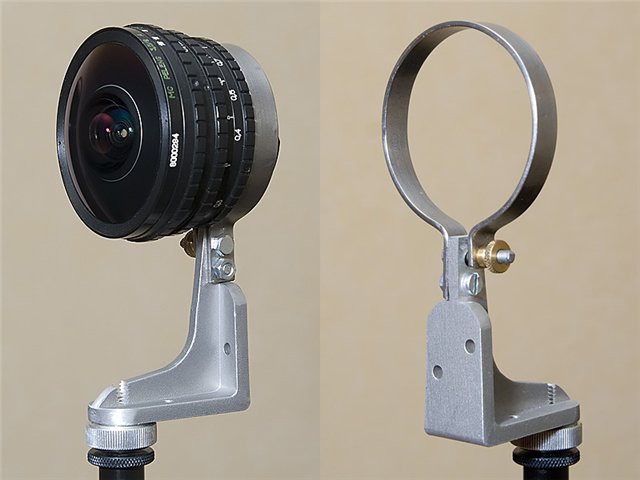

Selbstbau Experimente

Hier sind meine Versuche:
